Kladka s ložiskem a třmenem

Neohodnoceno
699 Kč / ks 1 099 Kč / ks 1 499 Kč / ks 1 999 Kč / ks od 699 Kč / ks 577,69 Kč bez DPH 908,26 Kč bez DPH 1 238,84 Kč bez DPH 1 652,07 Kč bez DPH od 577,69 Kč bez DPH
Skladem Skladem Skladem Skladem Zvolte variantu
Tažná síla max.
Zvolená varianta není k dispozici. Reset vybraných parametrů.

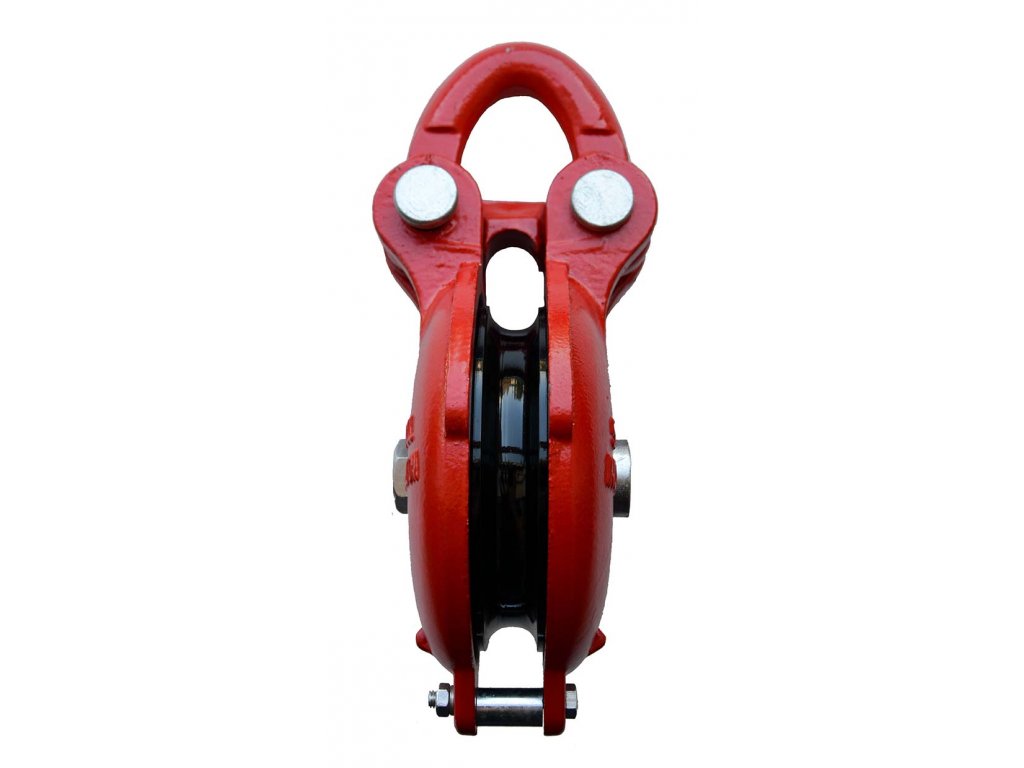

Ocelová kladka s ložiskem a třmenem

Detailní informace

Detailní popis produktu

Kvalitní lesnická kladka vhodná pro přesměrování tažení především kmenů v lese při težbě dřeva. Kladka slouží pro změnu směru taženíKladka obsahuje v horní části třmen a pojistkou proti vypadnutí lana z kladky. Třmen umožnuje její rychlé propojení například s kruhovou smyčkou, kterou obtočíte kolem stromu a vytvoříte tak pevné spojení kladky.

Pro jednoduché vložení lana slouží třmen v horní části kladky. Pro otevření postačuje narovnat a vytáhnout čep. Poté se uvolní jak třmen, tak pojistka proti vypadnutí lana z kladky.

Kladka obsahuje kuličkové ložisko.

kladka s loziskem

Max. tažná síla Pro lano pr. (mm) Průměr kladky (mm) A (mm) B (mm) C (mm) C1 (mm) d1 (mm) Hmotnost (kg)
1,5 t 4 - 6 mm 70 170 95 18 75 17 1,62
3 t 6 - 9 mm 100 210 120 19 80 18 2,71
4,5 t 8 - 12 mm 120 250 150 23 100 18 4,45
6 t 10 - 14 mm 150 300 185 25 112,5  22 6,90



V tabulce níže je uvedené, jakému zatížení podléhá kladka pro příklad tažné síly navijáku 50 kN (5 t) dle úhlu ohybu lana.

tazna sila na kladce

Úhel lomu lana na kladce Koeficient zatížení Tažná síla navijáku Zatížení kladky
30° 0,5 50 kN (5 t) 25 kN
60° 1,0 50 kN
90° 1,4 70 kN
120° 1,7 85 kN
150° 1,9 95 kN
180° 2,0 100 kN
