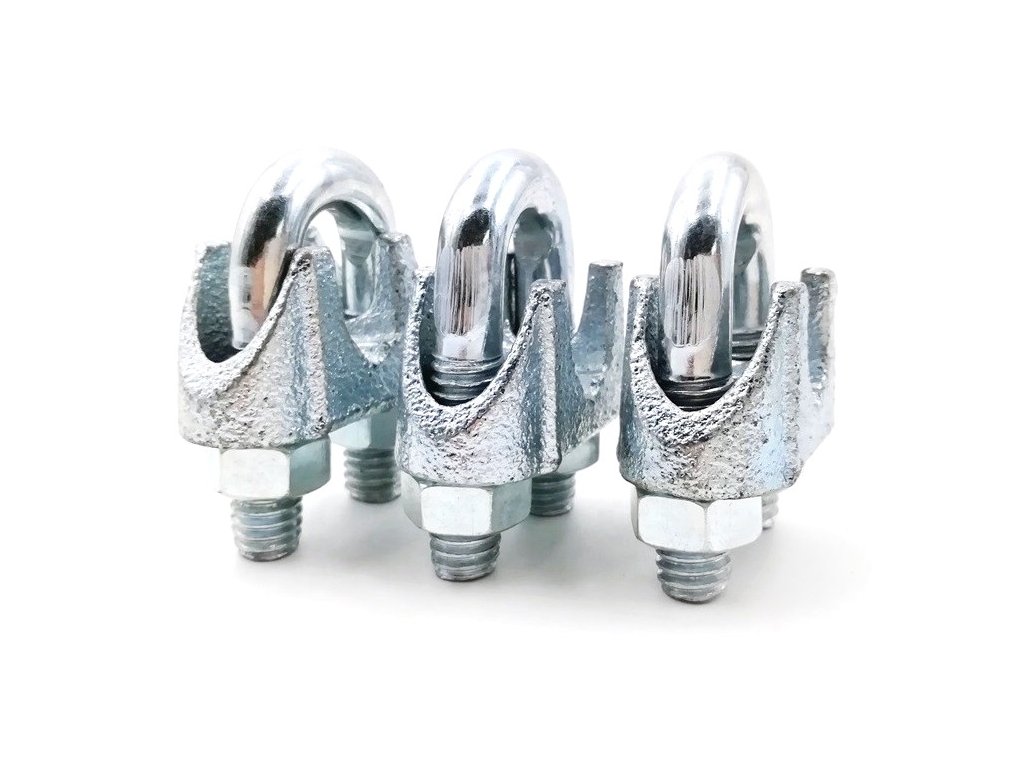

Lanová svorka DIN EN 741

Neohodnoceno
1,90 Kč / ks 2,50 Kč / ks 3 Kč / ks 4,40 Kč / ks 7,50 Kč / ks 8 Kč / ks 13,80 Kč / ks 16,10 Kč / ks 20,10 Kč / ks 27,10 Kč / ks 37,90 Kč / ks 48,80 Kč / ks 75,90 Kč / ks 89,50 Kč / ks 111 Kč / ks od 1,90 Kč / ks 1,57 Kč bez DPH 2,07 Kč bez DPH 2,48 Kč bez DPH 3,64 Kč bez DPH 6,20 Kč bez DPH 6,61 Kč bez DPH 11,40 Kč bez DPH 13,31 Kč bez DPH 16,61 Kč bez DPH 22,40 Kč bez DPH 31,32 Kč bez DPH 40,33 Kč bez DPH 62,73 Kč bez DPH 73,97 Kč bez DPH 91,74 Kč bez DPH od 1,57 Kč bez DPH
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Pro lano
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Lanová svorka DIN 741 slouží pro vytvoření oka na ocelovém lanu.

Detailní informace

Detailní popis produktu

Lanová svorka DIN 741 slouží pro vytvoření oka na ocelovém lanu. Při použití této lanové svorky se únosnost lana sníží o 50%. Pokud potřebujete pevnější spoj využijte lanovou svorku DIN EN 13411-5.

montaz svorek na lano

Doporučuje se používat alespoň 3 svorky. Přesný počet svěrek záleží na průměru lana, údaj je uveden v tabulce níže.

lanova svorka

Jmenovitá velikost
pro průměr lana max.
(mm)
a
(mm)
d1
(mm)
h1
(mm)
Množství svorek
(ks)
Váha
(kg)
3 9 M 4 20 3 0,014
5 11 M 5 24 3 0,015
6,5 13 M 5 28 4 0,021
8 16 M 6 34 4 0,041
9,5 19 M 8 42 4 0,068
11 20 M 8 44 4 0,072
13 24 M 10 55 4 0,13
14 25 M 10 57 4 0,135
16 29 M 12 63 4 0,21
19 32 M 12 75 4 0,28
22 37 M 14 85 5 0,40
26 41 M 14 95 5 0,44
30 48 M 16 110 6 0,66
34 52 M 16 120 6 0,85
40 58 M 16 140 6 1,04

Správný postup připevnění svorek

1. Nejprve se upevňuje lanová svorka, která je nejblíže konci lana - nejdále od oka nebo očnice. Matky svorky se umísťují na stranu, kde lano pokračuje - nekončí (na obrázku - matky směrem dolů), na končící stranu lana se umísťuje vždy můstek svorky.

svorky1

2. Druhá svorka se připevňuje k očnici nebo oku - na druhou stranu od první svorky.

svorky2

3. Zbývající svorky (1 - 4 ks, záleží na průměru lana) se umísťují mezi předcházející dvě.

svorky3

Vzdálenost mezi jednotlivými svorkami by měla být 1,5 - 3 násobek boční šíře svorky (mezi svorky by se Vám tedy mělo vejít 1,5 - 3 svorky).
