Kladka s maticí

Neohodnoceno
499 Kč / ks 999 Kč / ks 1 599 Kč / ks od 499 Kč / ks
Na dotaz Skladem Skladem Zvolte variantu
Varianta

Ocelová základní kladka s max. tažnou silou 2 - 8 tun.

Detailní informace

Detailní popis produktu

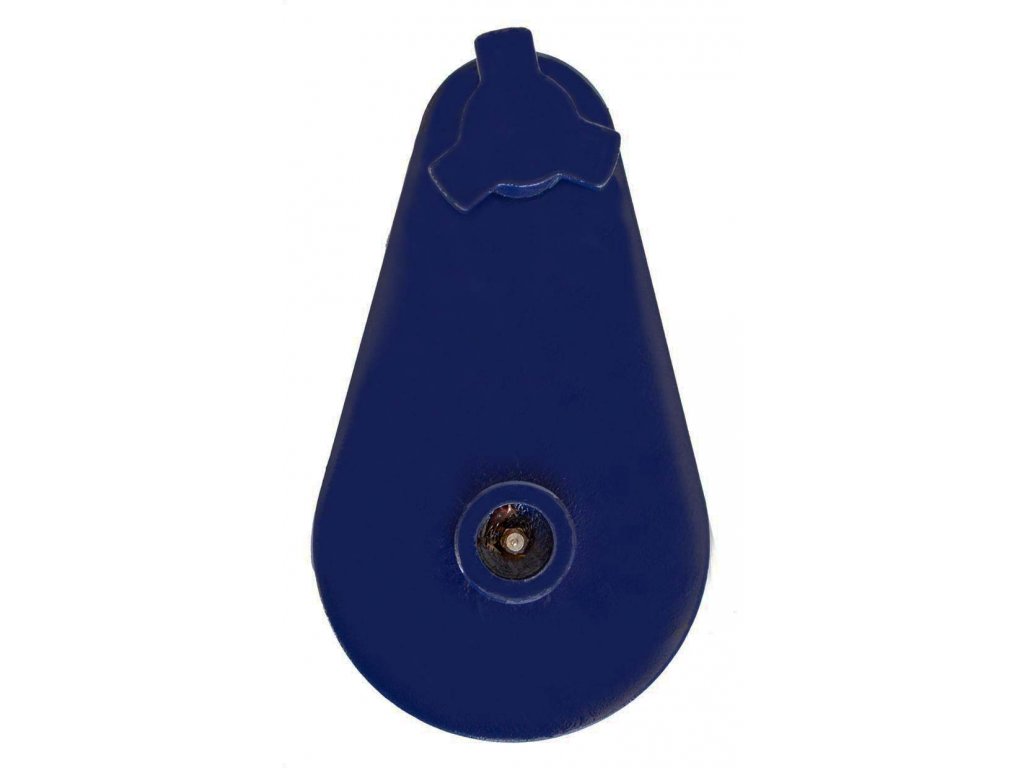

Kladka určená pro ocelové lano, pro přibližování a stahování dřeva v těžko přístupných místech. Kladka slouží pro změnu směru tažení. Kladka je vyrobena z oceli a kompletně barvená na modro.

Veškeré součásti kladky jsou zabezpečeny proti ztrátě. Po odšroubování a otevření kladky není možné ztratit čep.

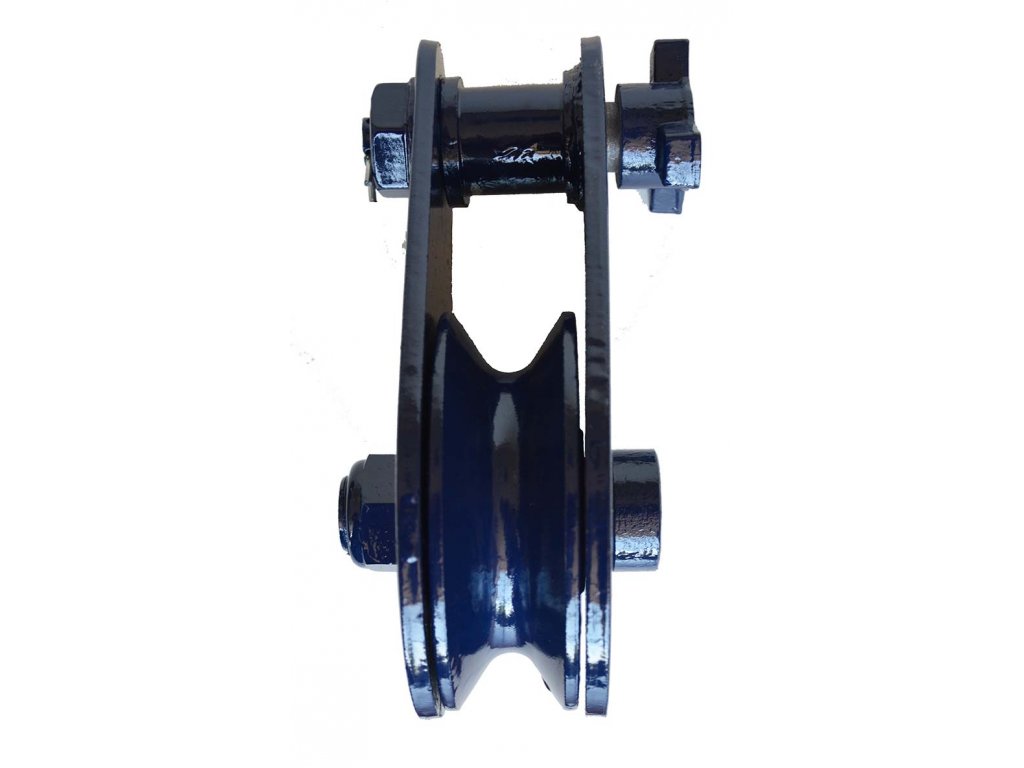

Pro otevření bočnice je nutné pouze sundat závlačku a odšroubovat matici. Bočnici je poté možné jednoduše pootočit a vložit lano. Kladka obsahuje kluzné bronzové ložisko.

kladka s matici

Max. tažná síla Pro průměr lana max. (mm) Průměr kladky (mm) Výška (mm) Šířka (mm) Hloubka mezi bočnicemi (mm) Hloubka včetně matice (mm) Hmotnost (kg)
2 t 10 mm 75 125 75 40 65 1,35
4 t 13 mm 110 190 110 50 90 3,35
8 t 19 mm 150 250 150 60 110 7



V tabulce níže je uvedené, jakému zatížení podléhá kladka pro příklad tažné síly navijáku 50 kN (5 t) dle úhlu ohybu lana.

tazna sila na kladce

Úhel lomu lana na kladce Koeficient zatížení Tažná síla navijáku Zatížení kladky
30° 0,5 50 kN (5 t) 25 kN
60° 1,0 50 kN
90° 1,4 70 kN
120° 1,7 85 kN
150° 1,9 95 kN
180° 2,0 100 kN
