Ruční řetězový pojezd HTG

Novinka
Neohodnoceno
Značka: Yale
11 449 Kč 12 799 Kč 14 899 Kč od 4 679 Kč - - - - - - - –5 % –5 % –5 % až –5 %

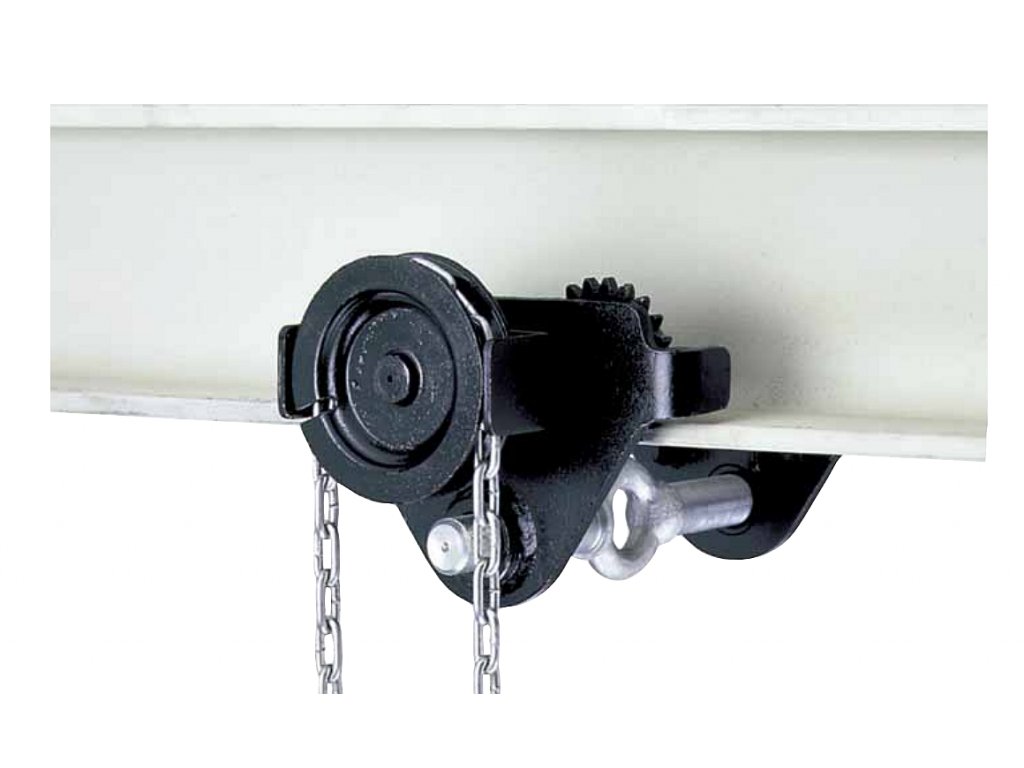

HTG pojezd ovladany retezem
11 449 Kč 12 799 Kč 14 899 Kč od 4 679 Kč - - - - - - - –5 % –5 % –5 % až –5 % 4 679 Kč / ks 5 289 Kč / ks 5 289 Kč / ks 7 179 Kč / ks 6 799 Kč / ks 8 159 Kč / ks 9 199 Kč / ks 10 876,55 Kč / ks 12 159,05 Kč / ks 14 154,05 Kč / ks od 4 679 Kč / ks 3 866,94 Kč bez DPH 4 371,07 Kč bez DPH 4 371,07 Kč bez DPH 5 933,06 Kč bez DPH 5 619,01 Kč bez DPH 6 742,98 Kč bez DPH 7 602,48 Kč bez DPH 8 988,88 Kč bez DPH 10 048,81 Kč bez DPH 11 697,56 Kč bez DPH od 3 866,94 Kč bez DPH
K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny K odeslání za 2-3 týdny Zvolte variantu
Model
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Pojezd umožňuje přesné polohování nebo snadné pojíždění větších nákladů pomocí ručního řetězu

Detailní informace

Detailní popis produktu

Kolečka s kuličkovými ložisky, která jsou zapouzdřená a předem namazaná pro optimální chod. Jednotlivé pojezdy lze nastavit tak, aby vyhovovaly různým šířkám nosníků a profilů (např. INP, IPE a IPB).

Úpravy se provádějí otáčením čepu s okem, což také zajišťuje centrické umístění zvedáku a zabraňuje tak posunu doleva nebo doprava. Kolečka jsou navržena pro max. sklon příruby nosníku 14%.

HTG je pojezd ovládaný řetízkem. V případě zájmu máme v nabídce také postrkový pojezd HTG.

 Možnosti:

  • Výkyvné vedení ručního ovládacího řetězu
  • Ruční ovládací řetěz z nerezové oceli
  • Dorazy pojezdu
  • Model odolný vůči korozi
  • Blokovací zařízení pro zajištění vozíku v poloze na nosníku (parkovací poloha, např. na lodích)
  • Dostupný také ve verzi odolné proti výbušninám



Model HTG Nosnost  (t) Velikost Šířka nosníku b (mm) Tloušťka nosníku t max. (mm) Radius oblouku min. (m) Potřebná síla při plné zátěži (daN) Hmotnost (kg) Hmotnost s ručním zařízením (kg)
HTG 500 0,5 A 50 - 220 25 0,9 3 9,7 16,2
HTG 1 000 1,0 A 50 - 220 25 0,9 6 11,2 19,2
HTG 2 000 2,0 A 66 - 220 25 1,15 7 18,0 26,0
HTG 3 000 3,0 A 74 - 220 25 1,4 7 35,4 44,6
HTG 5 000 5,0 A 90 - 220 25 1,8 9 51,8 62,3
HTG 500 0,5 B 160 - 300 40 0,9 3 12,6 19,1
HTG 1 000 1,0 B 160 - 300 40  0,9 6 14,1 22,1
HTG 2 000 2,0 B 160 - 300 40  1,15 7 21,3 29,3
HTG 3 000 3,0 B 160 - 300 40  1,4 7 39,2 48,4
HTG 5 000 5,0 B 180 - 300 40  1,8 9 56,0 66,5
HTG 8 000 8,0 B 125 - 310  40 1,8 14 104,0 -
HTG 10 000 10,0 B 125 - 310 40 1,8 14  104,0 -
HTG 15 000 15,0 B 125 - 310 40  5,0 29 230,0 -
HTG 20 000 20,0 B 125 - 310 40  5,0 29 230 -

Poznámka: Hmotnost HTG: bez řetězu

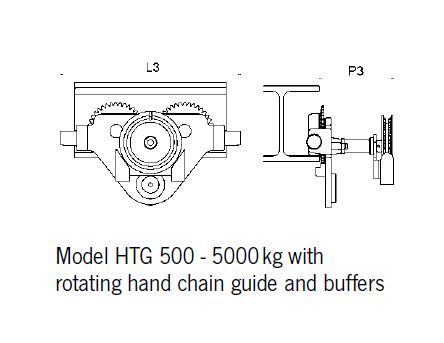

htp,htghtp a htg2htp a htg3htp a htg4

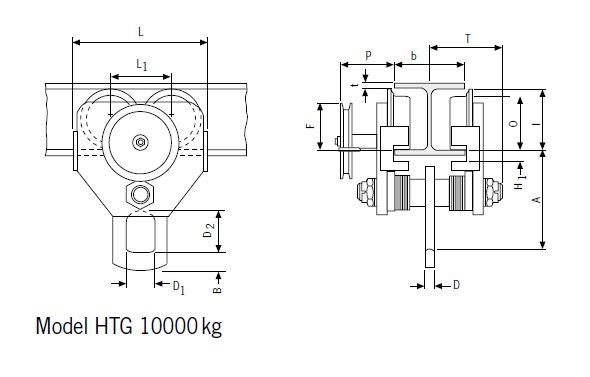

htp a htg5htp a htg6

Model HTG A (mm) B (mm) D (mm) D1 (mm) D2 (mm) F (mm) F1 (mm) H1 (mm) I (mm) L (mm) L1 (mm) L2 (mm) O (mm) P (mm) P1 (mm) P2 (mm) T (mm) L3 (mm)  P3 (mm)
HTG 500 - A 77 - 16 25 30 91,5 46 30,5 76,5 260 130 - 60 110 168 146 - 346 194
HTG 1 000 - A 82,5 - 17 30 35 91,5 46 30,5 76,5 260 130 - 60 110 168 150 - 346 194
HTG 2 000 - A 98,5 - 22 40 47 90,5 46 30,5 98 310 150 - 80 110 168 155 - 396 194
HTG 3 000 - A 114 - 26 48 58 107,5 46 30 132,5 390 180 - 112 110 168 160 - 476 195
HTG 5 000 - A 132,5 - 33 60 70 149,5 45,5 30 148,5 450 209 - 125 110 168 167,5 - 556 195
HTG 500 - B 92 - 16 25 30 91,5 46 45,5 76,5 260 130 - 60 110 168 187 - 346 194
HTG 1 000 - B 97,5 - 17 30 35 91,5 46 45,5 76,5 260 130 - 60 110 168 187 - 346 194
HTG 2 000 - B 113,5 - 22 40 47 90,5 46 45,5 98 310 150 - 80 110 168 189,5 - 396 194
HTG 3 000 - B 129 - 26 48 58 107,5 46 45 132,5 390 180 - 112 110 168 191,5 - 476 195
HTG 5 000 - B 147,5 - 33 60 70 149,5 45,5 45 148,5 450 209 - 125 110 168 191,5 - 556 195
HTG 8 000 - B 276 52 30 80 114 113 77 45 170 430 200 - 150 163 193 - 270 536 -
HTG 10 000 - B 276 52 30 80 114 113 77 45 170 430 200 - 150 163 193 - 270 536 -
HTG 15 000 - B 270 70 35 110 155 113 - 45 170 870 200 115 150 163 - - 270 976 -
HTG 20 000 - B 270 70 35 110 155 113 - 45 170 870 200 115 150 163 - - 270 976 -
