Navařovací D - oko (NVO)
Související produkty
Detailní popis produktu

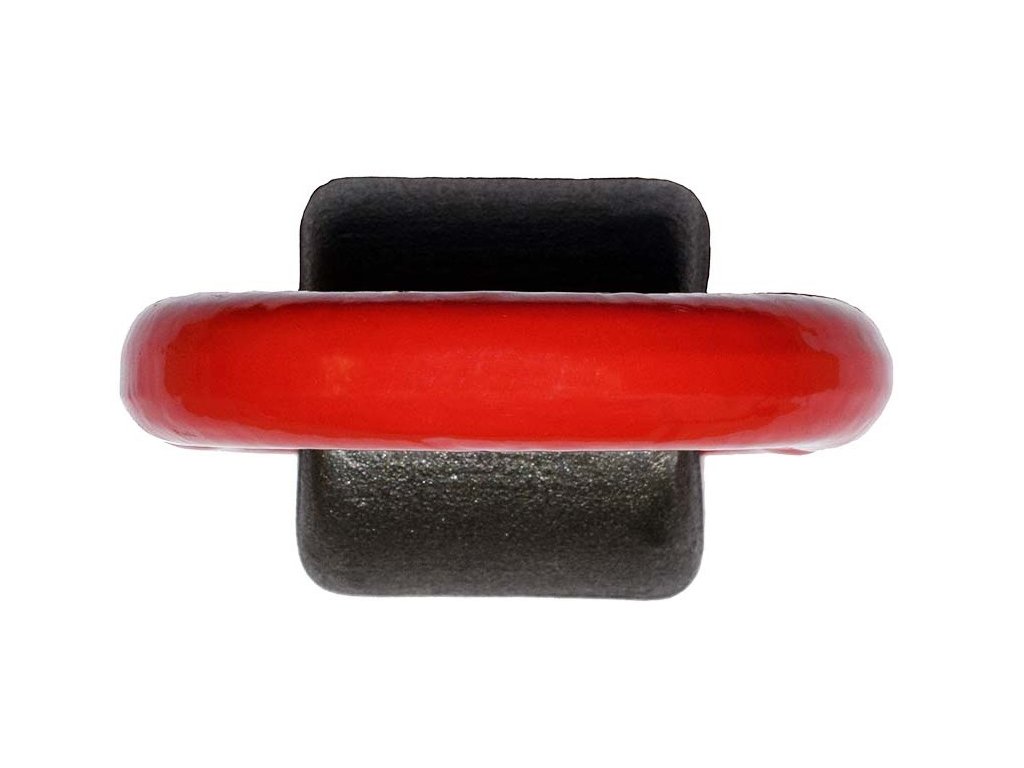

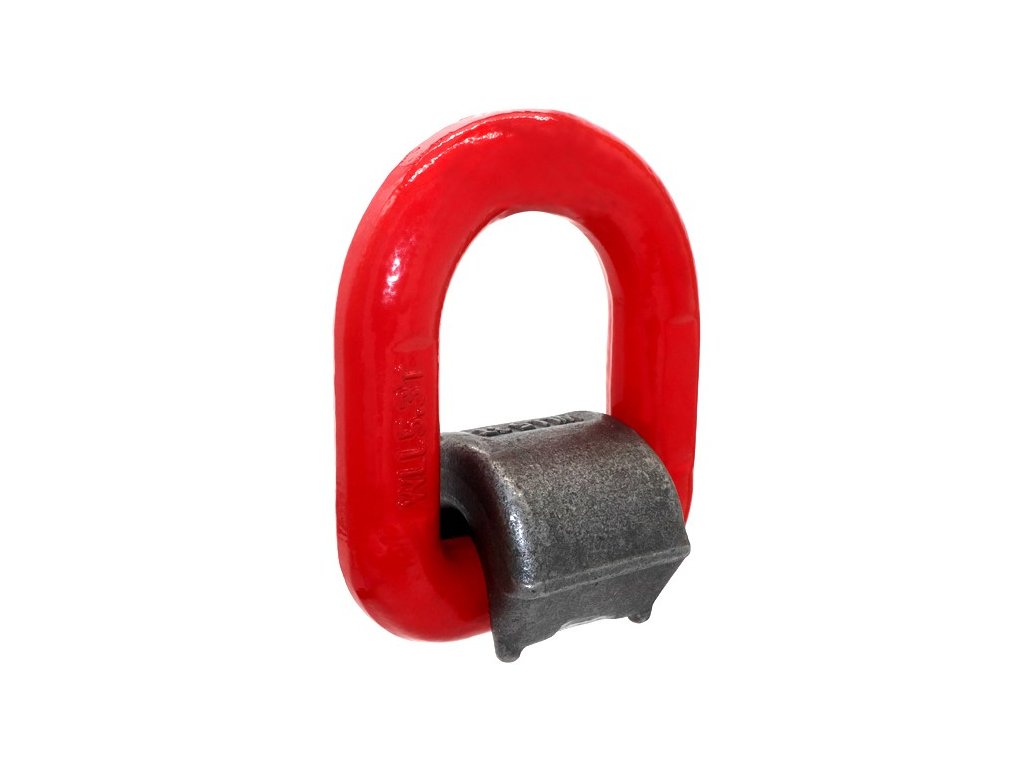

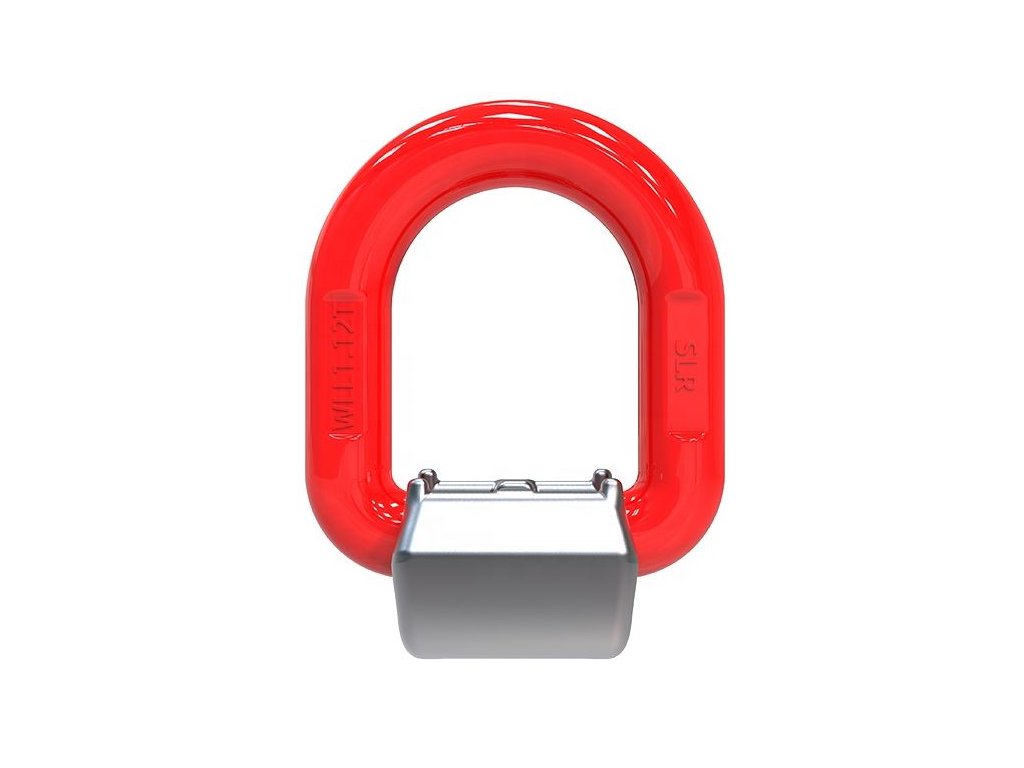

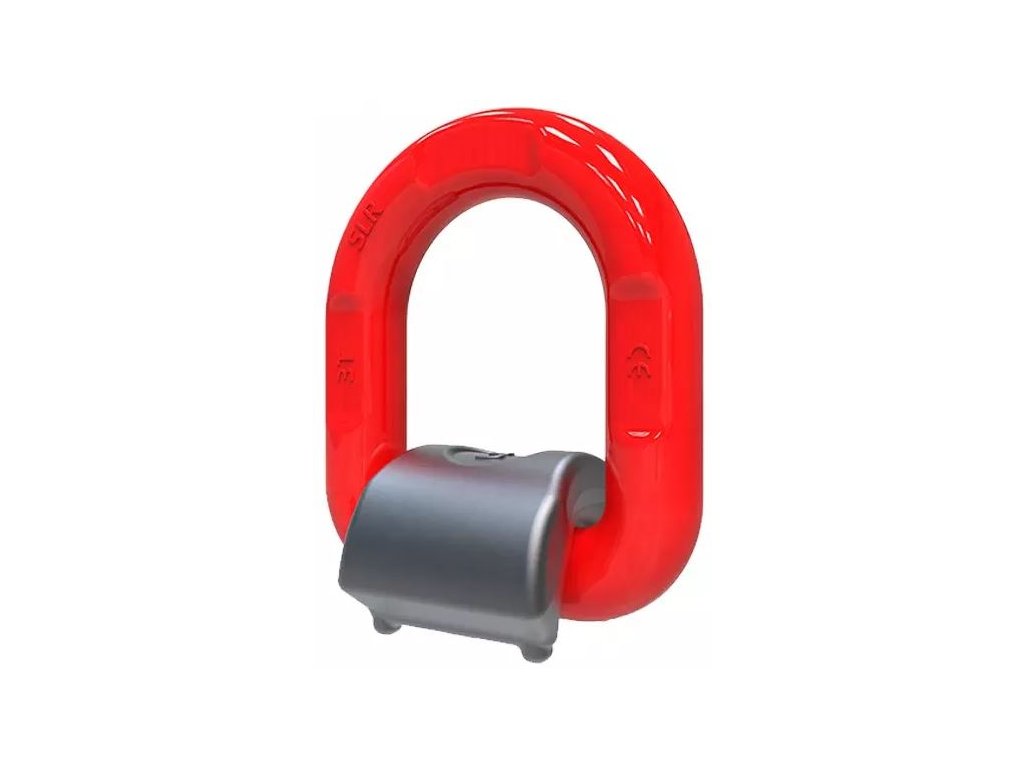

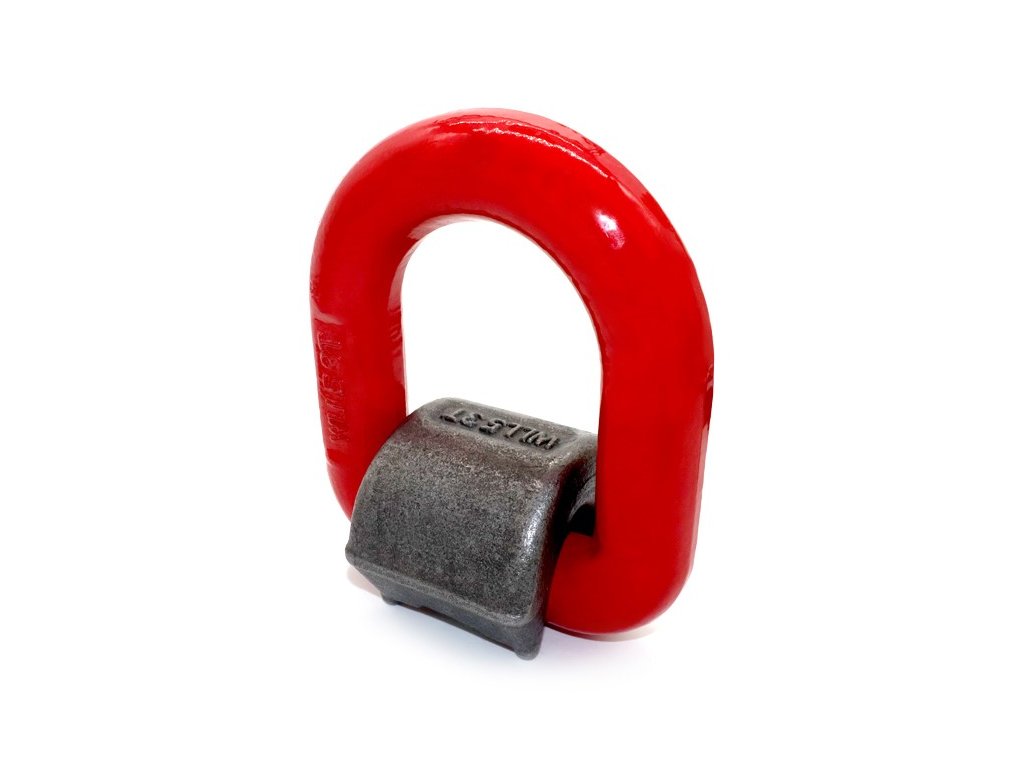

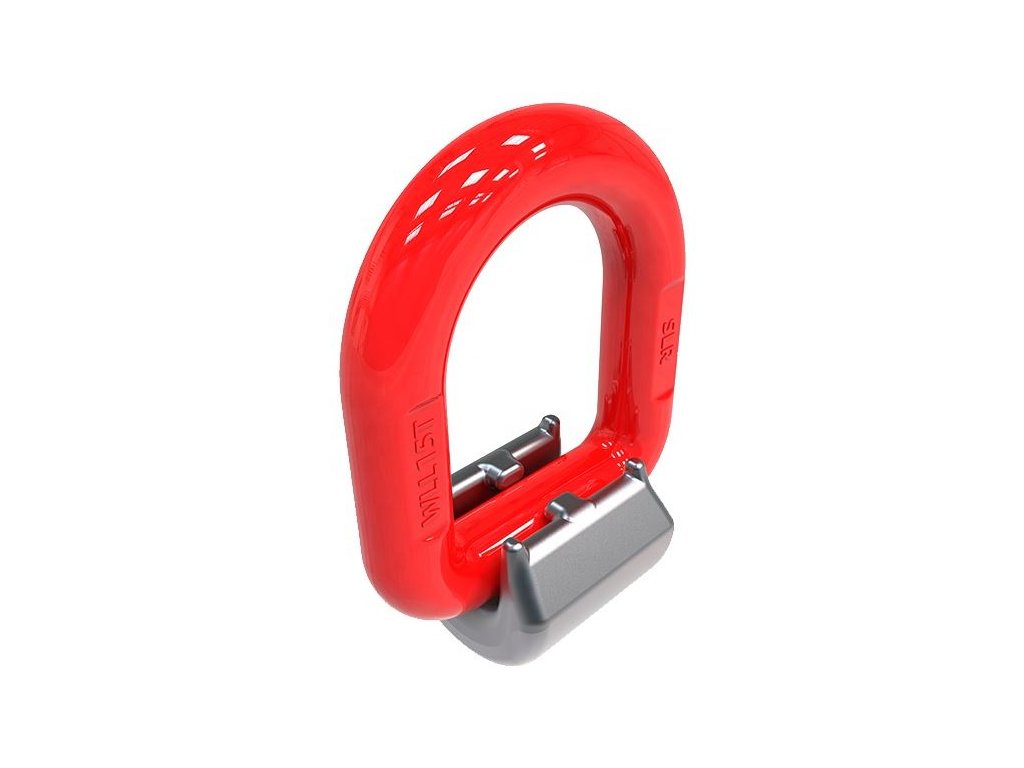

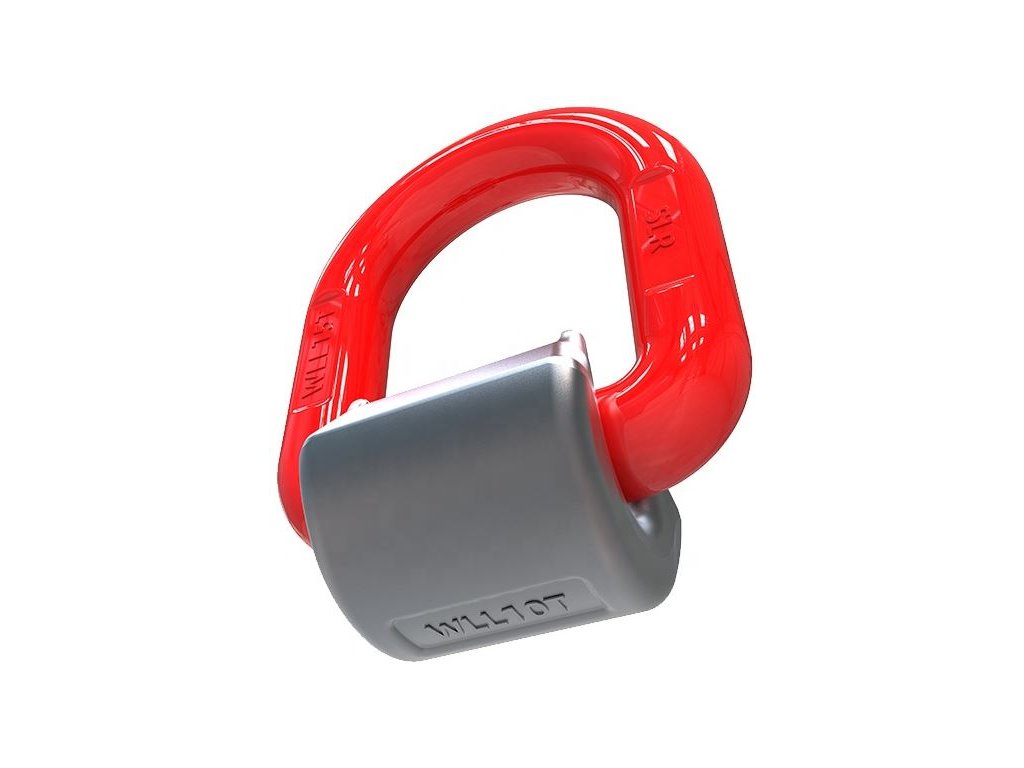

Vázací oka ve tvaru D jsou určená k navaření například na automobilové konstrukce nebo strojní části. Slouží k uchycení břemena k vázacím prostředkům. Navařovací oko obsahuje integrovanou pružinu, která způsobuje, že oko zůstává v požadované poloze. Je tedy neustále fixováno a nehýbe se. Rozsah pohybu oka je 180°.

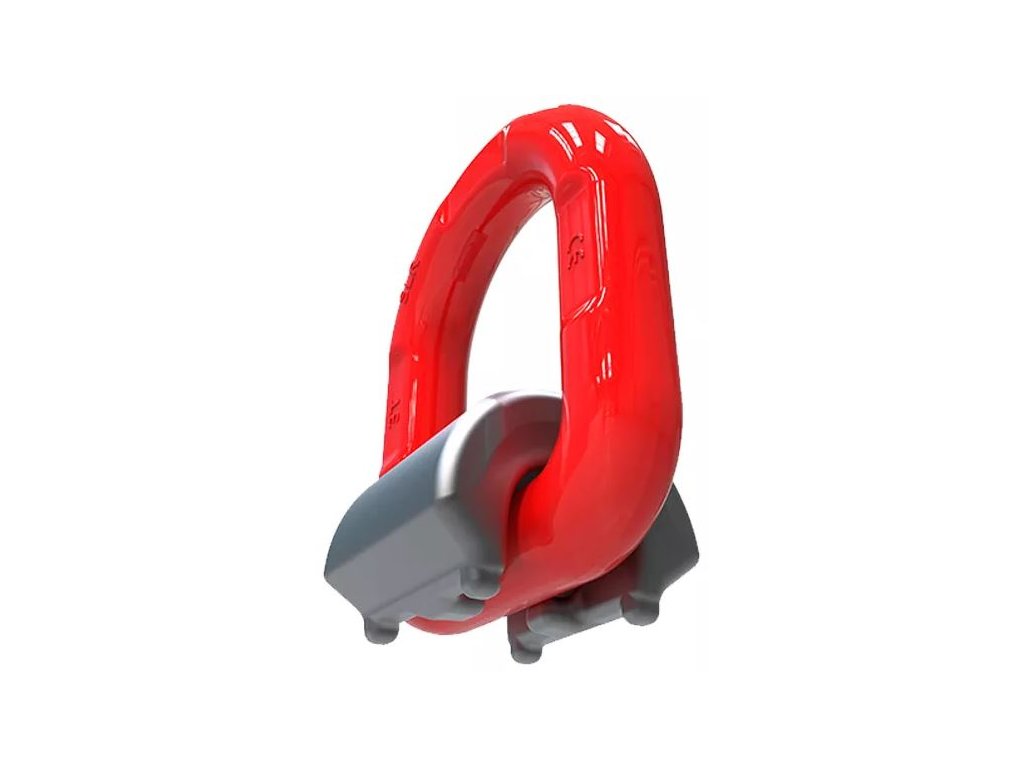

Plocha pro navaření obsahuje výstupky, které vytvářejí prostor pro svár. Oko je určeno pro navaření na rovnou plochu
| Nosnost (t) |
A (mm) |
B (mm) |
D (mm) |
M (mm) |
Váha (kg) |
|---|---|---|---|---|---|
| 1,12 | 41 | 78,5 | 13 | 37 | 0,4 |
| 2 | 42 | 88 | 14 | 40 | 0,47 |
| 3,15 | 45 | 94 | 17 | 42,5 | 0,69 |
| 5,3 | 55 | 118 | 22 | 50 | 1,46 |
| 8 | 70 | 141 | 26,5 | 66,5 | 2,5 |
| Způsob vázání |  |
 |
 |
 |
 |
|
 |
|
 |
 |
| Počet bodů | 1 | 1 | 2 | 2 | 2 | 3 nebo 4 | 2 | 3 nebo 4 | ||
| Úhel sklonu | 0° | 90° | 0° | 90° | 0° - 45° | 45° - 60° | 0° - 45° | 45° - 60° | nesym. | nesym. |
| Typ | Nosnost (t) | |||||||||
| 1,12 t | 1,12 | 1,12 | 2,24 | 2,24 | 1,5 | 1,12 | 2,3 | 1,6 | 1,12 | 1,12 |
| 2 t | 2 | 2 | 4 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
| 3,15 t | 3,15 | 3,15 | 6,3 | 6,3 | 4,4 | 3,15 | 6,6 | 4,7 | 3,15 | 3,15 |
| 5,3 t | 5,3 | 5,3 | 10,6 | 10,6 | 7,4 | 5,3 | 11,2 | 7,9 | 5,3 | 5,3 |
| 8 t | 8 | 8 | 16 | 16 | 11,3 | 8 | 16,9 | 12 | 8 | 8 |
