Otočný vázací bod

Novinka
Neohodnoceno
329 Kč / ks 349 Kč / ks 379 Kč / ks 499 Kč / ks 699 Kč / ks od 329 Kč / ks 271,90 Kč bez DPH 288,43 Kč bez DPH 313,22 Kč bez DPH 412,40 Kč bez DPH 577,69 Kč bez DPH od 271,90 Kč bez DPH
Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Závit
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Otočný vázací bod je ideální pro všechny aplikace, kde je potřeba, aby vázací bod byl otočný o 360°

Detailní informace

Detailní popis produktu

Vázací bod otočný o 360°. Výhodou tohoto otočného bodu je možnost jeho maximálně jednoduché montáže. Bod je možné namontovat bez jakýchkoliv nástrojů, díky fixačnímu klíči přímo umístěném na oku. Fixační klíč se vloží do šroubu a pomocí otáčení celého oka se vázací bod namontuje. Odmontování je stejně pohodlné a jednoduché.

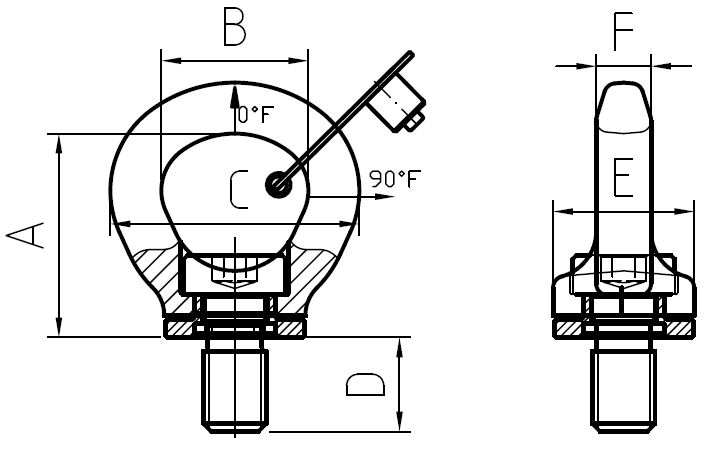

Otocny vazaci bod-vykres



Závit Nosnost 0°
(t)
Zatížení na mezi pevnosti
(t)
Potřebný utahovací moment
(Nm)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
Hmotnost
(kg)
M 8 800 3 200 10 38 26 45,3 11,5 25 8 0,12
M 10 1 000  4 000 10 38 26 45,3 14 25 8 0,15
M 12 2 000 8 000 25 43,5 32 54 17 33 10 0,20
M 16 4 000  16 000 60 52 37,5 63,5 24 36 14 0,29
M 20 6 000  24 000 115 63 44,5 78,5 30 45 17 0,55



Závit Nosnost
(kg)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
M 8 0,12 38 26 45,3 11,5 25 8
M 10 0,15 38 26 45,3 14 25 8
M 12 0,2 43,5 32 54 17 33 10
M 16 0,29 52 37,5 63,5 24 36 14
M 20 0,55 63 44,5 78,5 30 45 17





Metoda zdvihání   1 2 3 4 5 6 7 8 9 10
Počet pramenů   1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel   90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Nosnost (kg)
M 8 M 8 800 300 1 600 600 420 300 630 450 300 300
M 10 M 10 1 000 400 2 000 800 560 400  840 600 400 400
M 12 M 12 2 000 750 4 000 1 500 1 000 750  1 600 1 200 750 750
M 16 M 16 4 000 1 500 8 000 3 000 2 100 1 500  3 150 2 250 1 500 1 500
M 20 M 20 6 000 2 300 12 000 4 600 3 220 2 300  4 830 3 450 2 300 2 300
