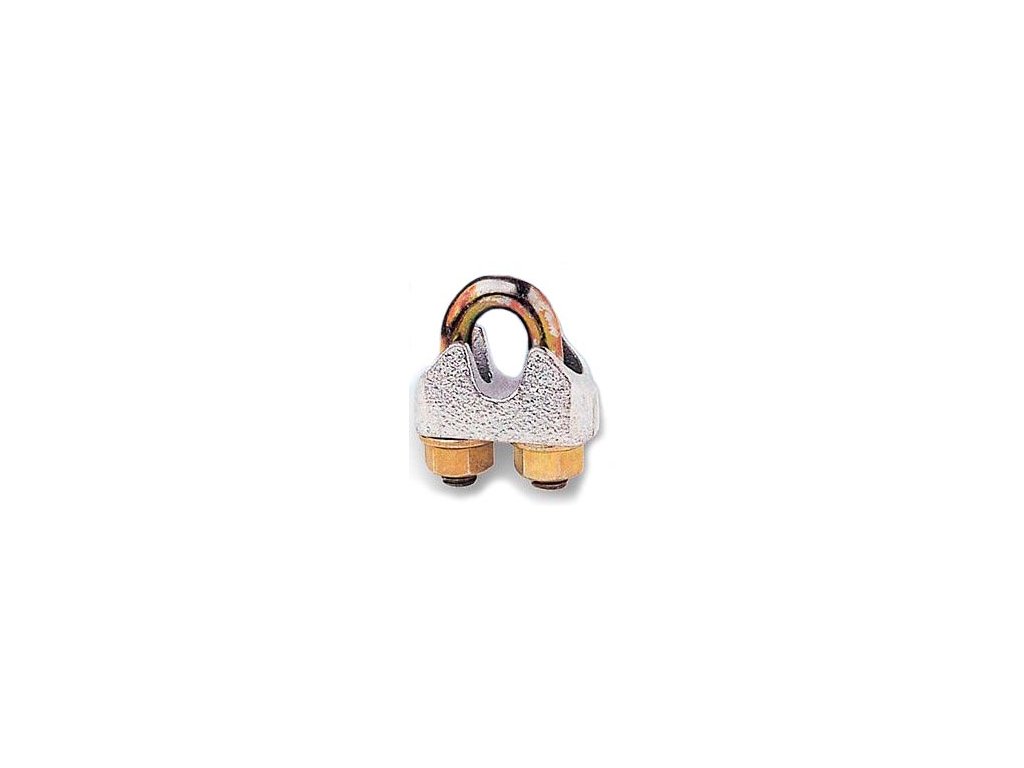

Lanová svorka DIN EN 13411-5

Neohodnoceno
4 Kč / ks 5,50 Kč / ks 10,50 Kč / ks 12 Kč / ks 23 Kč / ks 32 Kč / ks 35 Kč / ks 50 Kč / ks 54 Kč / ks 78 Kč / ks 133 Kč / ks 170 Kč / ks 253 Kč / ks 320 Kč / ks od 4 Kč / ks 3,31 Kč bez DPH 4,55 Kč bez DPH 8,68 Kč bez DPH 9,92 Kč bez DPH 19,01 Kč bez DPH 26,45 Kč bez DPH 28,93 Kč bez DPH 41,32 Kč bez DPH 44,63 Kč bez DPH 64,46 Kč bez DPH 109,92 Kč bez DPH 140,50 Kč bez DPH 209,09 Kč bez DPH 264,46 Kč bez DPH od 3,31 Kč bez DPH
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Na dotaz Na dotaz Zvolte variantu
Nominální velikost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Lanová svorka DIN EN 13411-5 (DIN 1142) slouží pro vytvoření oka na ocelovém lanu.

Detailní informace

Detailní popis produktu

Lanová svorka DIN EN 13411-5 (DIN 1142) slouží pro vytvoření oka na ocelovém lanu. Při použití této lanové svorky se únosnost lana sníží o 30%. Jedná se o kvalitnější a pevnější svorku, než je svorka DIN 741.

horší svorka1

Doporučuje se používat alespoň 3 svorky. Přesný počet svěrek záleží na průměru lana, údaj je uveden v tabulce níže.

lepší svorka

Jmenovitá velikost (mm) a (mm) d1(mm) h1(mm) S (mm) Množství svorek (ks) Potřebný utahovací moment (Nm) Váha (kg)
5 12 M 5 25 8 3 2,0 0,021
6,5 14 M 6 32 10 4 3,5 0,04
8 18 M 8 41 13 4 6,0 0,082
10 20 M 8 46 13 4 9,0 0,092
12 24 M 10 56 16 4 20,0 0,171
13 27 M 12 64 18 4 33,0 0,275
14 28 M 12 66 18 4 33,0 0,277
16 32 M 14 76 21 4 49,0 0,43
19 36 M 14 83 21 4 68,0 0,49
22 40 M 16 96 24 5 107,0 0,68
26 46 M 20 118 30 5 147,0 1,17
30 54 M 20 131 30 6 212,0 1,40
34 60 M 22 150 34 6 296,0 2,13
40 68 M 24 167 34 6 363,0 2,68



Správný postup připevnění svorek

1. Nejprve se upevňuje lanová svorka, která je nejblíže konci lana - nejdále od oka nebo očnice. Matky svorky se umísťují na stranu, kde lano pokračuje - nekončí (na obrázku - matky směrem dolů), na končící stranu lana se umísťuje vždy můstek svorky.

postup1

2. Druhá svorka se připevňuje k očnici nebo oku - na druhou stranu od první svorky.

postup2

3. Zbývající svorky (1 - 4 ks, záleží na průměru lana) se umísťují mezi předcházející dvě.

postup3

Vzdálenost mezi jednotlivými svorkami by měla být 1,5 - 3 násobek boční šíře svorky (mezi svorky by se Vám tedy mělo vejít 1,5 - 3 svorky)
