Nerezový šroub s okem PLGWI Basic

Neohodnoceno
Značka: Pewag
1 850 Kč / ks 2 168 Kč / ks 2 962 Kč / ks od 1 850 Kč / ks 1 528,93 Kč bez DPH 1 791,74 Kč bez DPH 2 447,93 Kč bez DPH od 1 528,93 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vázací bod v nerezovém provedení s vyšší odolností proti korozi, který se montuje imbusovým klíčem

Detailní informace

Detailní popis produktu

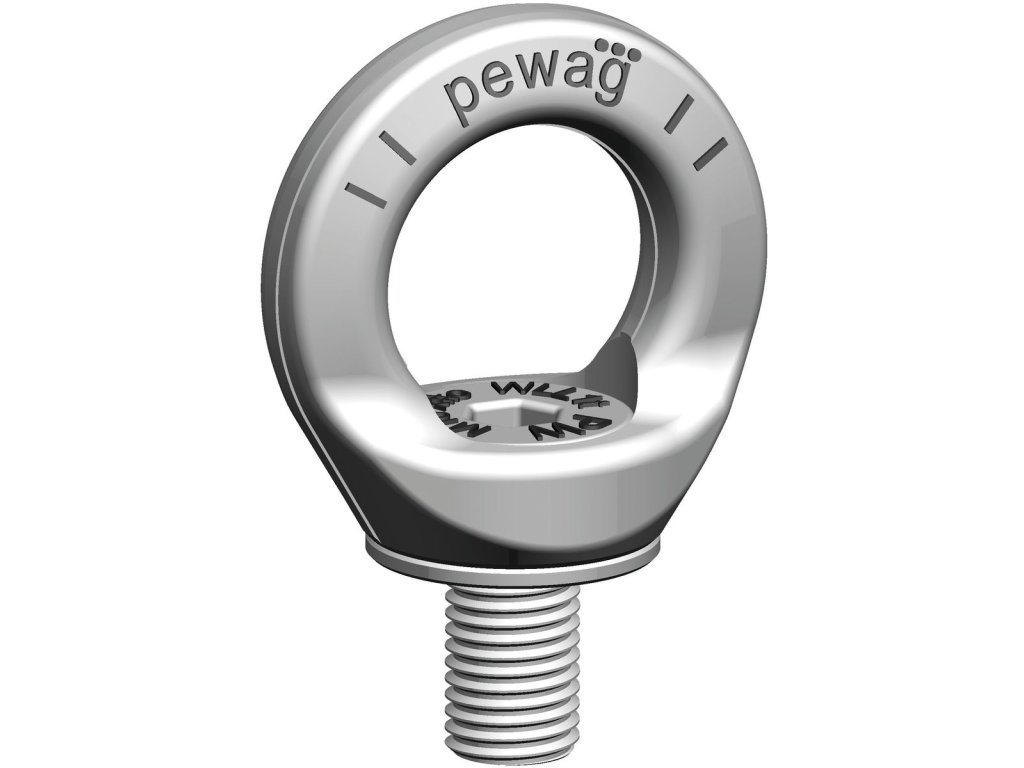

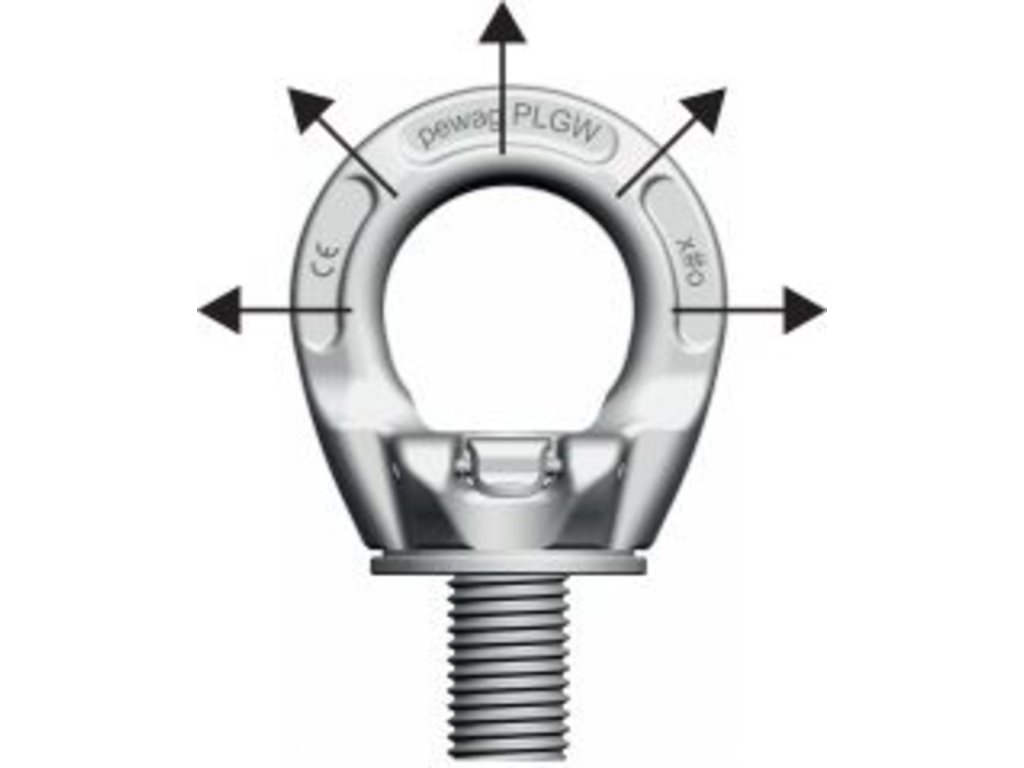

PLGW vázací bod je k dispozici také ve verzi odolné vůči korozi - jedná se o nerezový šroub s okem PLGWI. Tento šroub s okem je otočný v rozsahu 360°. Obsahuje speciální vyměnitelný šroub, který je 100 % defektoskopicky testován. Bod je označen nosností a velikostí závitu. Integrovaná objímka chrání povrch nákladu. Každý vázací bod je opatřen sériovým číslem, které je uvedeno na všech nosných částech jako je oko a šroub, což umožňuje snadnou identifikaci, dohledatelnost a provedení povinných kontrol.

Mezi prověřené výhody se řadí univerzálnost v oblasti použití, přesných rozměrů, optimální nosnosti a nepřekonatelné lehkosti použití. Další výhodou je, že je vyráběno oko, šroub a pouzdro z materiálu DUPLEX, z oceli s vyšší odolností proti korozi, která umožňuje větší využití. U verze "Basic" je hodnota PRE/N v hodnotě cca 34, ta určuje složení oceli a tím pádem i úroveň odolnosti vůči korozi.

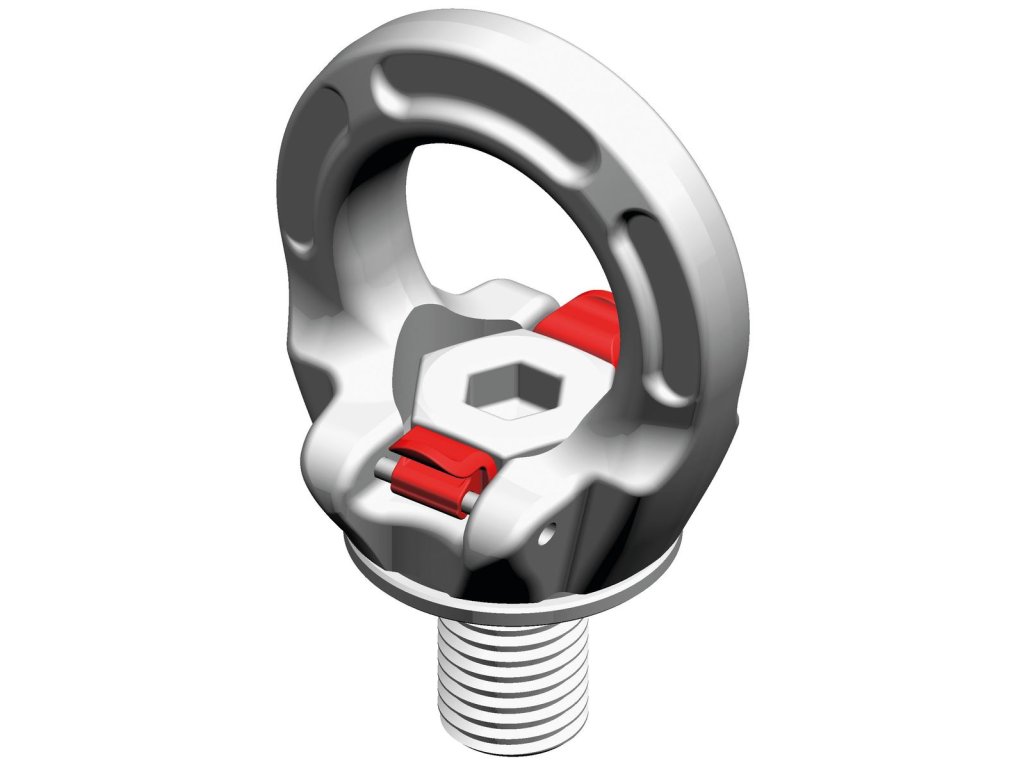

PLGWI Basic je jednodušší varianta oproti PLGWI Supreme. Co se však týče oblasti rozměrů, nosností a použití, tak nabízí stejné výhody. PLGWI Basic se liší pouze v montáži. Montáž a demontáž vyžaduje použití šestiúhelníkového imbusového klíče.

Každý upínací bod má svůj návod k použití, který obsahuje detailní informace týkající se použití a také tabulku nosností rozdělenou dle způsobu zdvihu, počtu pramenů a úhlu sklonu, do kterého se můžete kdykoliv podívat.

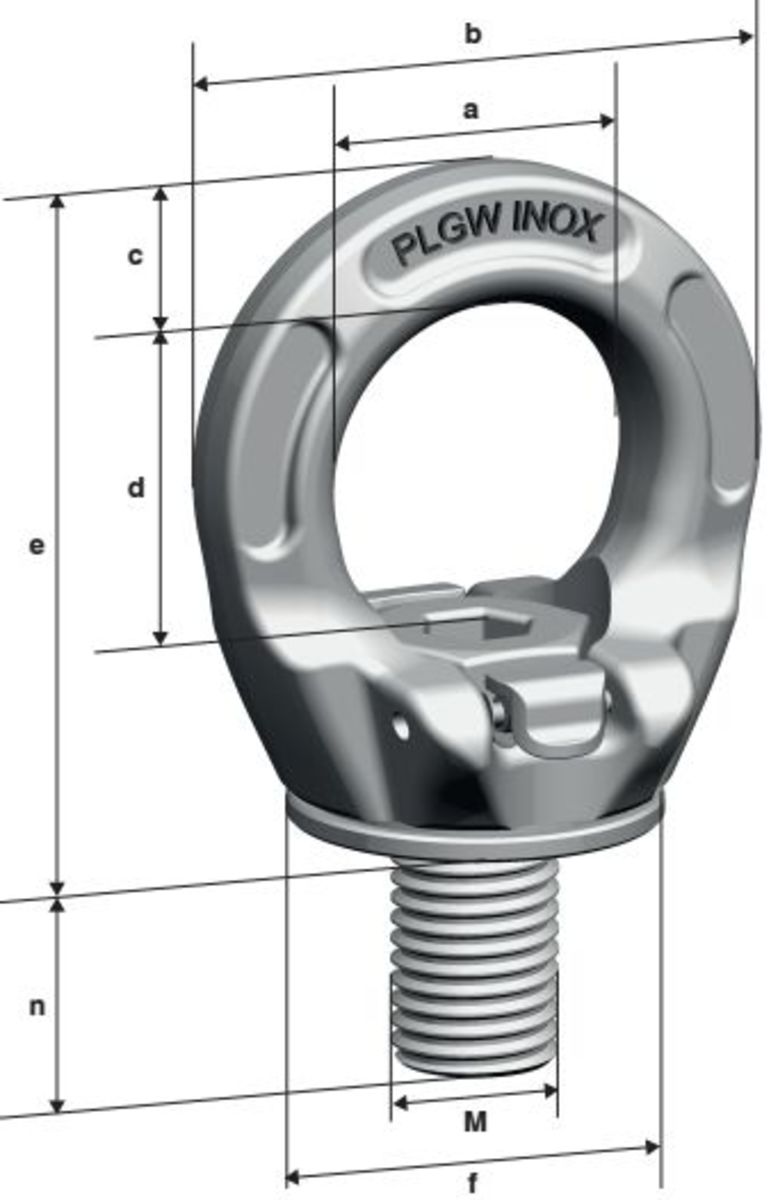

PLGWI_mit_Bemassung_2016 (1)

Metoda zdvihání     1 2 3 4 5 6 7 8 9 10
Počet pramenů     1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel     90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Utahovací moment (Nm) Nosnost (kg)
PLGWI 0,5 t M12 25 1 500 500 3 000 1 000 700 500 1 060 750  500 500
PLGWI 1 t M16 50 3 000 1 000 6 000 2 000 1 400 1 000 2 100 1 500 1 000 1 000
PLGWI 2 t M20  115  1 000 300 2 000 600 400 300 600 400 300 300



Označení  Závit (mm)  Nosnost (t) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) n (mm)  n max (mm) X (mm)  Hmotnost (kg/ks)
PLGWI 0,5 t M12 0,5 30 55 12 30 59 30 18 160 8 0,23
PLGWI 1 t M16 35 64 14 35 67 35 24 160 10 0,36
PLGWI 2 t M20 2 40 72 17 40 80 45 30 160 12 0,60



Vázací body Pewag
