Nerezový šroub s okem PLGWI Supreme

Neohodnoceno
Značka: Pewag
3 335 Kč / ks 2 756,20 Kč bez DPH
K odeslání za 1-3 dny
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vázací bod v nerezovém provedení s vyšší odolností proti korozi, který se montuje bez nářadí

Detailní informace

Detailní popis produktu

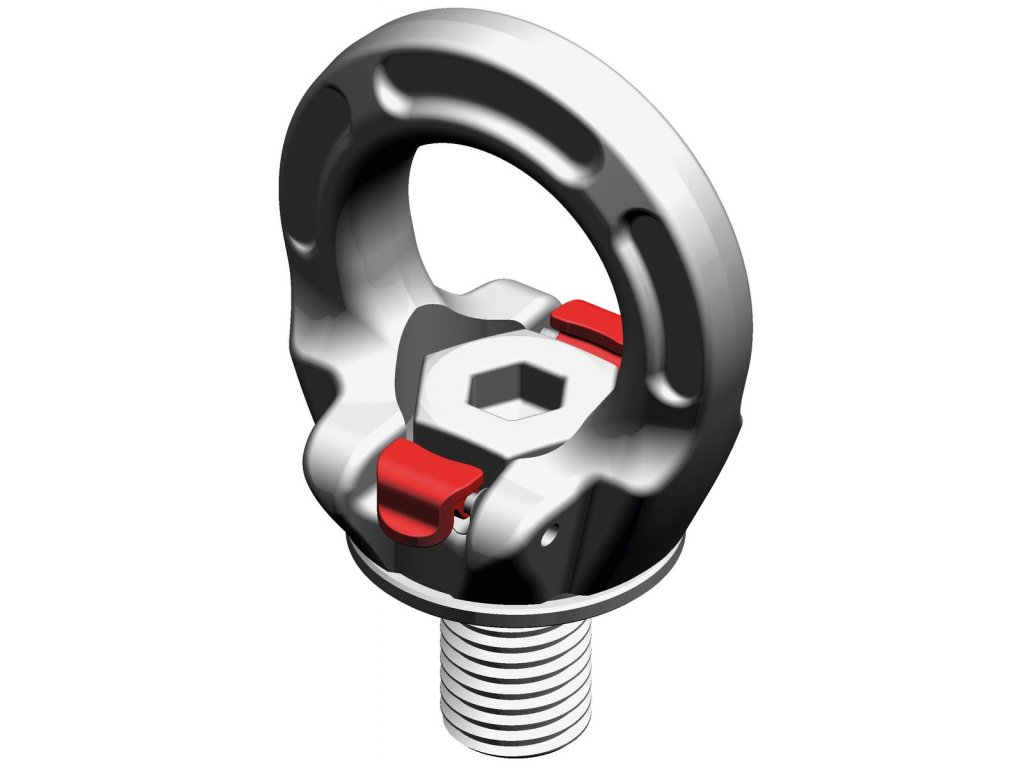

PLGW vázací bod je k dispozici také ve verzi odolné vůči korozi - jedná se o nerezový šroub s okem PLGWI. Tento šroub s okem je otočný v rozsahu 360°. Tento šroub s okem je otočný v rozsahu 360°. Obsahuje speciální vyměnitelný šroub, který je 100 % defektoskopicky testován. Bod je označen nosností a velikostí závitu. Integrovaná objímka chrání povrch nákladu. Každý vázací bod je opatřen sériovým číslem, které je uvedeno na všech nosných částech jako je oko a šroub, což umožňuje snadnou identifikaci, dohledatelnost a provedení povinných kontrol.

Mezi prověřené výhody se řadí univerzálnost v oblasti použití, přesných rozměrů, optimální nosnosti a nepřekonatelné lehkosti použití.

U této varianty PLGWI Supreme se montáž provádí bez použití nářadí. Tyto části jako oko, šroub a pouzdro jsou vyrobeny z korozi odolného materiálu.
Klapka v pozici 1: klapka nesmí být v kontaktu se šroubem
• Pojistka je zajištěna pomocí patentové pružiny.
• Oko vázacího bodu je otočné.

Klapka v pozici 2: klapka je v kontaktu se šroubem
• Pojistka je zajištěna pomocí patentové pružiny.
• Oko vázacího bodu se neotáčí, utahovací síla je přenesena na šroub a vázací bod může být tedy namontován/demontován.

Každý upínací bod má svůj návod k použití, který obsahuje detailní informace týkající se použití a také tabulku nosností rozdělenou dle způsobu zdvihu, počtu pramenů a úhlu sklonu, do kterého se můžete kdykoliv podívat.

PLGWI_mit_Bemassung_2016 (1)

Metoda zdvihání     1 2 3 4 5 6 7 8 9 10
Počet pramenů     1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel     90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Utahovací moment (Nm) Nosnost (kg)
PLGWI 2 t M20  115  1 000 300 2 000 600 400 300 600 400 300 300



Označení  Závit (mm)  Nosnost (t) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) n max (mm) X (mm)  Hmotnost (kg/ks)
PLGWI 2 t M20 2 40 72 17 40 80 45 30 12 0,60
