Otočná matice s okem PLGW Supreme

Neohodnoceno
Značka: Pewag
1 333 Kč / ks 1 552 Kč / ks 1 706 Kč / ks 2 183 Kč / ks 2 465 Kč / ks 3 071 Kč / ks 3 715 Kč / ks od 1 333 Kč / ks 1 101,65 Kč bez DPH 1 282,64 Kč bez DPH 1 409,92 Kč bez DPH 1 804,13 Kč bez DPH 2 037,19 Kč bez DPH 2 538,02 Kč bez DPH 3 070,25 Kč bez DPH od 1 101,65 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vázací matice s okem je světově unikátní díky principu instalace bez použití nářadí

Detailní informace

Detailní popis produktu

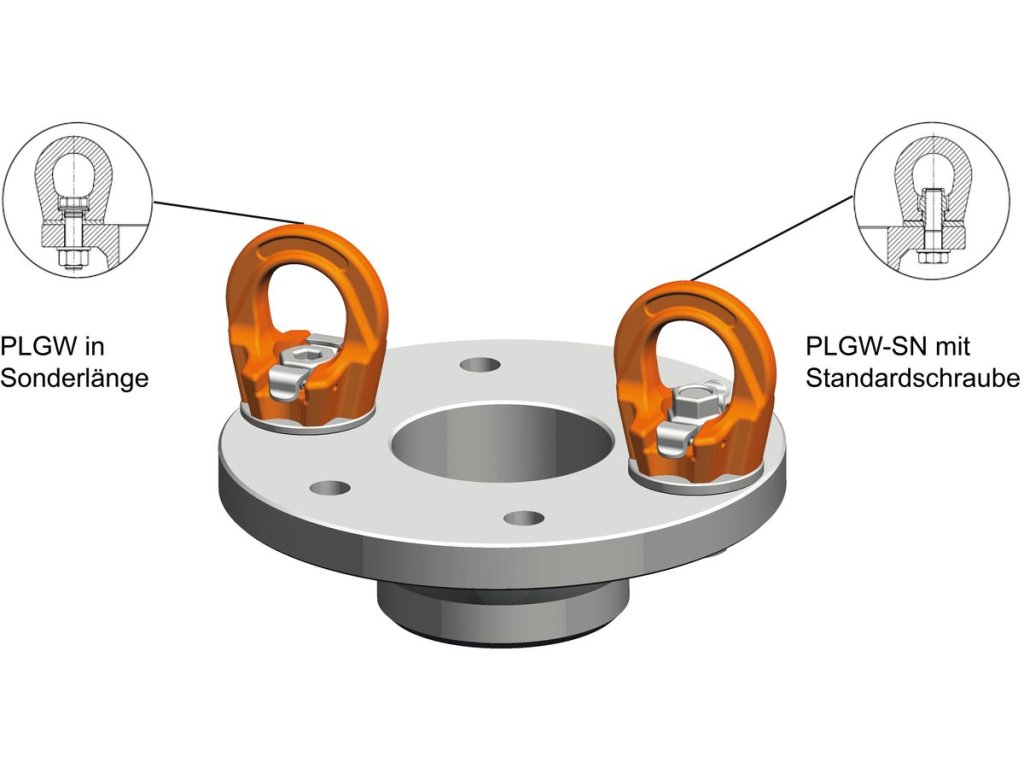

Vázací matice s okem je unikátní díky principu instalace bez použití nářadí. Navazuje na vázací bod PLGW Supreme a posouvá ho o krok kupředu. Je vhodný pro použití v oblastech, kde je břemeno opatřeno šroubem namísto závitu. Vázací matici s okem PLGW-SN Supreme lze namontovat s běžně dostupným šroubem do průchozího otvoru, což přináší další výhodu možnosti použití stejného typu vázací matice na různé tloušťky břemen. Zapotřebí jsou pouze standardní testované šrouby (pevnostní kategorie 10.9) různých délek.

Mezi další výhody PLGW-SN Supreme patří úspora času při časté montáži či demontáži, je otočný a zatížitelný ve všech směrech.

Je možné zvedací svěrku použít v páru, pouze však za předpokladu dodržení technologických podmínek nebo při využití dvou párů pomocí traverzy.

Metoda zdvihání   1 2 3 4 5 6 7 8 9 10
Počet pramenů   1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel   90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm)  Nosnost (kg)
PLGW - SN 0,3 t M8 1 000 300 2 000 600 400 300 600 400 300 300
PLGW - SN 0,5 t M10 1 500 500 3 000 1 000 700 500 1 000 700 500 500
PLGW - SN 0,7 t M12 2 000 700 4 000 1 400 1 000 700 1 400 1 000 700 700
PLGW - SN 1,5 t M16 4 000 1 500 8 000 3 000 2 100 1 500 3 000 2 200 1 500 1 500
PLGW - SN 2,3 t M20 5 000 2 300 10 000 4 600 3 200 2 300 4 800 3 400 2 300 2 300
PLGW - SN 3,5 t M24 6 500 3 500 13 000 7 000 4 900 3 500 7 400 5 200 3 500 3 500
PLGW - SN 4,9 t M30 12 000 4 900 24 000 9 000 6 900 4 900 10 300 7 300 4 900 4 900

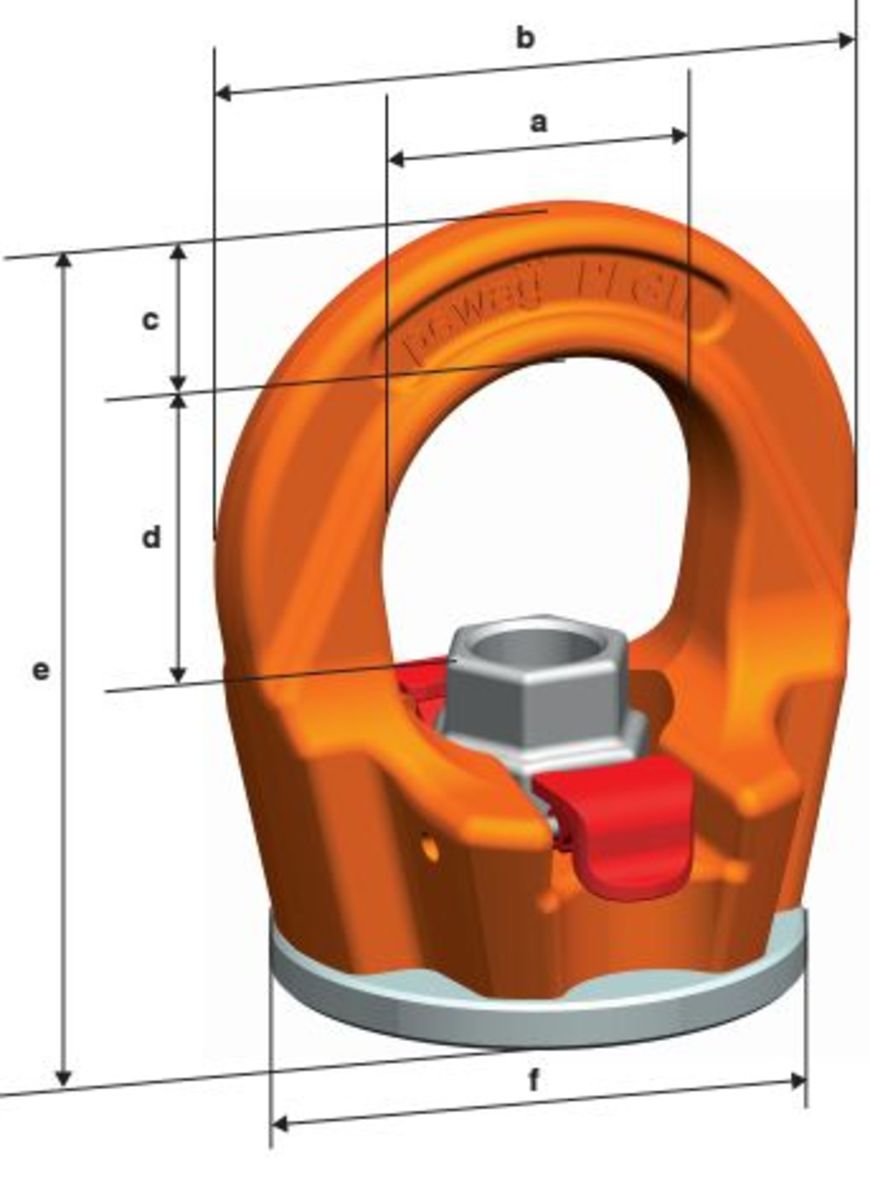

PLGW vykres

Označení  Závit (mm)  Nosnost
(t)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f
(mm)
matka
(mm)
Hmotnost (kg/ks)
PLGW - SN 0,3 t M8 0,3 25 45 10 21 55 35 12 0,17
PLGW - SN 0,5 t M10 0,5 25 45 10 21 55 35 12 0,17
PLGW - SN 0,7 t M12 0,7 30 55 12 25 65 43 14 0,28
PLGW - SN 1,5 t M16 1,5 35 64 14 29 72 50 19 0,42
PLGW - SN 2,3 t M20 2,3 40 73 16 34 82 54 22 0,50
PLGW - SN 3,5 t M24 3,5 50 86 18 40 95 69 27 1,00
PLGW - SN 4,9 t M30 4,9 60 110 25 47 115 90 36 1,90



Vázací bod PLGW SN

Vázací body Pewag
