Otočný šroub s okem PLGW Supreme

Neohodnoceno
Značka: Pewag
1 312 Kč / ks 1 325 Kč / ks 1 358 Kč / ks 1 581 Kč / ks 1 796 Kč / ks 2 368 Kč / ks 3 649 Kč / ks 4 902 Kč / ks 6 624 Kč / ks 8 459 Kč / ks od 1 312 Kč / ks 1 084,30 Kč bez DPH 1 095,04 Kč bez DPH 1 122,31 Kč bez DPH 1 306,61 Kč bez DPH 1 484,30 Kč bez DPH 1 957,02 Kč bez DPH 3 015,70 Kč bez DPH 4 051,24 Kč bez DPH 5 474,38 Kč bez DPH 6 990,91 Kč bez DPH od 1 084,30 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Šroub s okem je otočný v rozsahu 360°, jednoduše se ručně utáhne, není zapotřebí klíč

Detailní informace

Detailní popis produktu

Zvedací bod, který byl vyvinut a vyroben dle nejnovějších standardů je označen PLGW Supreme. Je ideální pro častou montáž a demontáž, neboť lze jednoduše ručně utáhnout, poté nastavit ve směru zatížení.

Tento šroub s okem je otočný v rozsahu 360°. Obsahuje speciální vyměnitelný šroub, který je 100 % defektoskopicky testován. Také je opatřen povrchovou úpravou proti korozi. Bod je označen nosností a velikostí závitu. Integrovaná objímka chrání povrch nákladu. Každý vázací bod je opatřen sériovým číslem, které je uvedeno na všech nosných částech jako je oko a šroub, což umožňuje snadnou identifikaci, dohledatelnost a provedení povinných kontrol.


Klapka v pozici 1: klapka nesmí být v kontaktu se šroubem
• Pojistka je zajištěna pomocí patentové pružiny
• Oko vázacího bodu je otočné

Klapka v pozici 2: klapka je v kontaktu se šroubem
• Pojistka je zajištěna pomocí patentové pružiny
• Oko vázacího bodu se neotáčí, utahovací síla je přenesena na šroub a vázací bod může být tedy namontován/ demontován

Metoda zdvihání   1 2 3 4 5 6 7 8 9 10
Počet pramenů   1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel   90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Nosnost (kg)
PLGW 0,3 t M8 1 000 300 2 000 600 420 300 630 450 300 300
PLGW 0,5 t M10 1 500 500 3 000 1 000 700 500 1 060 750 500 500
PLGW 0,7 t M12 2 000  700 4 000 1 400 980 700 1 480 1 050 700 700
PLGW 1,5 t M16 4 000 1 500 8 000 3 000 2 100 1 500 3 180 2 200 1 500 1 500
PLGW 2,3 t M20 5 000 2 300 10 000 4 600 3 200 2 300 4 800 3 400 2 300 2 300
PLGW 3,2 t M24 6 500 3 200 13 000 6 400 4 500 3 200 6 700 4 800 3 200 3 200
PLGW 4,9 t M30 12 000 4 900 24 000 9 800 6 900 4 900 10 300 7 300 4 900 4 900
PLGW 7 t M36 15 000 7 000 30 000 14 000 9 800 7 000 14 800 10 500 7 000 7 000
PLGW 9 t M42 22 000 9 000 44 000 18 000 12 600 9 000 19 000 13 500 9 000 9 000
PLGW 12 t M48 30 000 12 000 60 000 24 000 16 900 12 000 25 400 18 000 12 000 12 000

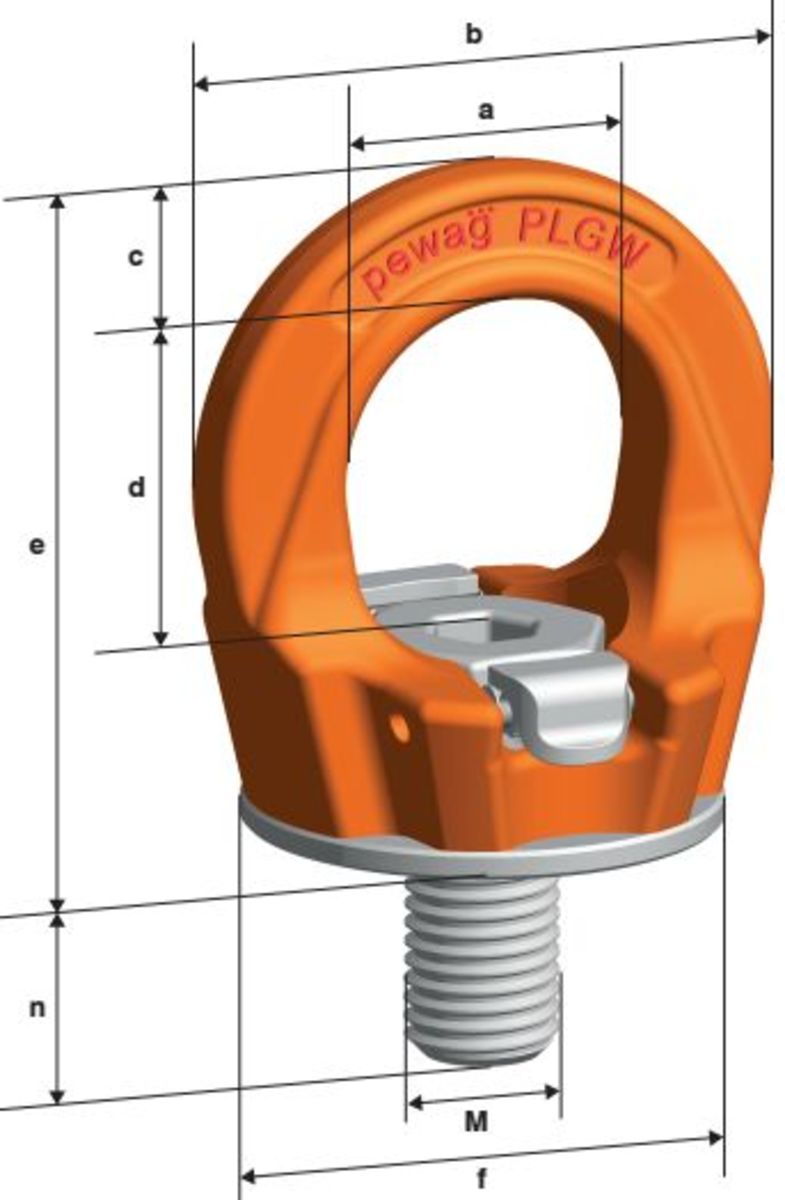

PLGW gamma - vykres

Dostatečné utažení lze snadno provést ručně.

Označení  Závit
(mm)
Nosnost
(t)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
f
(mm)
n
(mm)
n max
(mm)
matka
(mm)
Hmotnost
(kg/ks)
PLGW 0,3 t M8 0,3 25 45 10 27 53 35 15 90 6 0,20
PLGW 0,5 t M10 0,5 25 45 10 27 53 35 15 160 6 0,21
PLGW 0,7 t M12 0,7 30 55 12 32 63 43 20 160 8 0,32
PLGW 1,5 t M16 1,5 35  64 14 36 70 50 25 160 10 0,48
PLGW 2,3 t M20 2,3 40 73 16 41 81 54 30 160 12 0,58
PLGW 3,2 t M24 3,2 50 86 18 50 93 69 35 - 14 1,10
PLGW 4,9 t M30 4,9 60 110 25 60 114 90 45 - 17 2,20
PLGW 7 t M36 7 70 132 31 70 136 108 55 - 19 3,80
PLGW 9 t M42 9 80 152 36 72 153 126 65 - 22 5,70
PLGW 12 t M48 12 95 179 42 88 179 148 75 - 24 8,90



Vázací bod PLGW gamma

Vázací body Pewag
