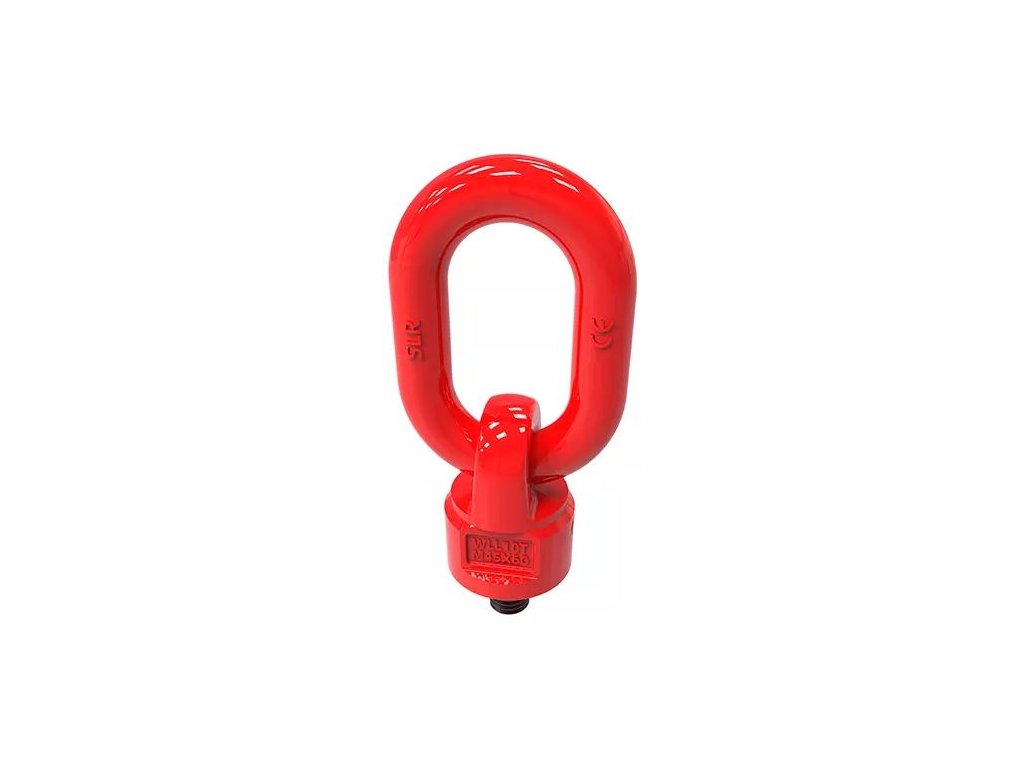

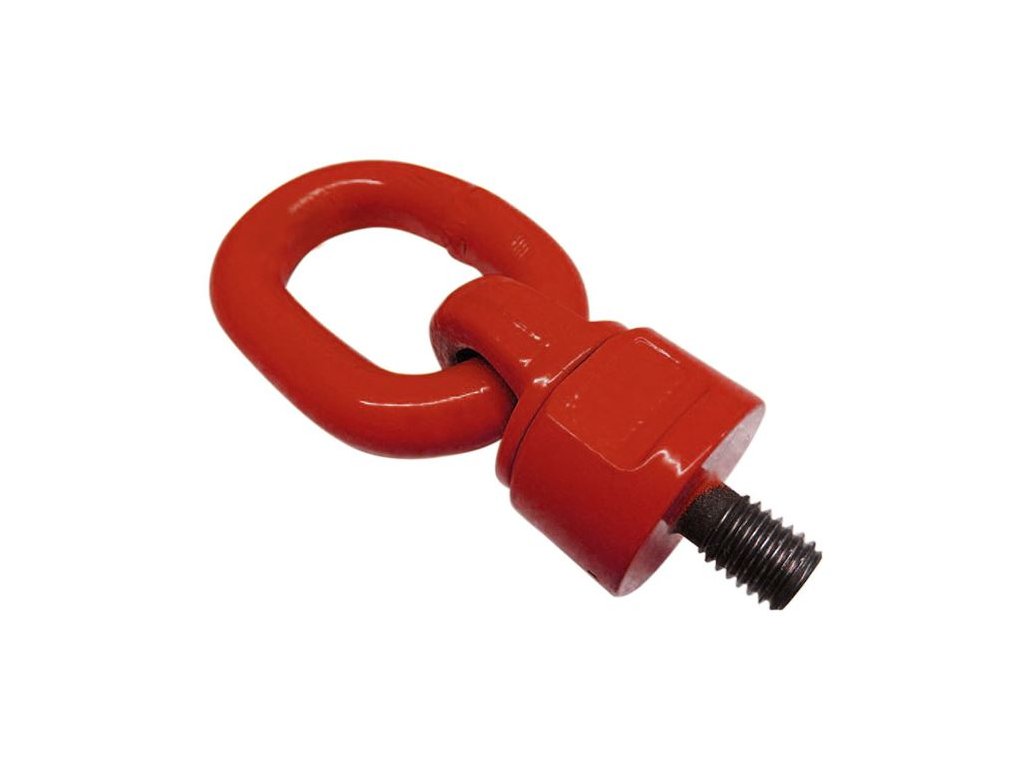

    Otočný vázací bod - VBO

    Neohodnoceno
    Otočný vázací bod - VBO
    339 Kč / ks 369 Kč / ks 1 049 Kč / ks 1 299 Kč / ks 1 599 Kč / ks 2 699 Kč / ks od 339 Kč / ks 280,17 Kč bez DPH 304,96 Kč bez DPH 866,94 Kč bez DPH 1 073,55 Kč bez DPH 1 321,49 Kč bez DPH 2 230,58 Kč bez DPH od 280,17 Kč bez DPH
    Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
    Závit
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Otočný vázací bod je ideální pro všechny aplikace, kde je potřeba, aby vázací bod byl otočný o 360°

    Detailní informace

    Detailní popis produktu

    Otočný vázací bod je ideální pro všechny aplikace, kde je potřeba, aby vázací bod byl otočný o 360°. Vázací bod je zakončený okem, které je umístěno v otočném segmentu na kuličkových ložiskách. Otáčení je díky tomu snadné. Používá se především pro šikmé zdvihání, kdy základna bodu zůstává v přímém směru a úhel sklonu vykompenzuje vázací bod jeho otočením a okem. Vzhledem ke klasickým šroubům s okem jsou flexibilnější i bezpečnější při všech aspektech zdvihání. Časté je použití při výrobě forem a odlitků v průmyslové výrobě i automobilovém průmyslu, u větrných elektráren, u strojů, včetně převážení a jejich kotvení, dále na zařízeních v dolech, ale i v běžných projektech.

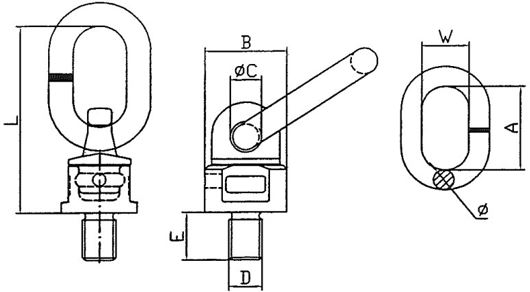

    otocny vazaci bod - vykres



    Závit Nosnost 0°
    (t)    		 Nosnost 90°
    (t)    		 D x E
    (mm)    		 B
    (mm)    		 C
    (mm)    		 G
    (mm)    		 T
    (mm)    		 A
    (mm)    		 W
    (mm)    		 N
    (mm)    		 H
    (mm)    		 S
    (mm)    		 Váha (kg)
    M 8 0,6 0,3 M8 x 13  36 16,5  51  41  55  30  14  3  1 0,41
    M 10 1 0,5  M10 x 18  36 16,5  51  41  55  30  14  3  1 0,43
    M 12 1 0,5  M12 x 18  36 16,5  51  41  55  30  14  3  1 0,44
    M 14 2,24 1,12  M14 x 20  36 16,5  51  41  55  30  14  3  1 0,45
    M 16 2,24 1,12  M16 x 20  36 16,5  52  42  55  30  14  3  1 0,46
    M 20 4 2 M20 x 30 49,5 19  68  56  70  35  16  3,5  1 0,96
    M 24 6,3 3,15 M24 x 30 57 22 65 85 40 18 1,33
    M 27 6,3 3,15 M27 x 35  57 22 65 85 40 20 1,47
    M 30 10,6 5,3 M30 x 35 66 23,5 81 85 40 20 2,3
    M 36 12,8 8 M36 x 50 80 28 88 115 50 22 3,88

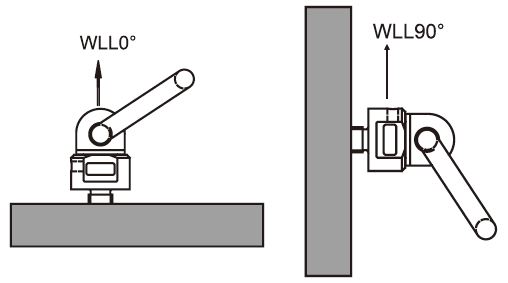

    otocny vazaci bod



    Metoda zdvihání   1 2 3 4 5 6 7 8 9 10
    Počet pramenů   1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
    Úhel   0° 90° 0° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
    Označení Závit (mm) Nosnost (kg)
    M 8 M 8 600 300 1 200 600 400 300 600 400 300 300
    M 10 M 10 900 450 1 800 900 600 450 900 600 450 450
    M 12 M 12 1 000 500 2 000 1 000 660 500 1 000 660 500 500
    M 14 M 14 2 000 1 120 4 000 2 000 1 330 1 120 2 000 1 330 1 120 1 120
    M 16 M 16 2 000 1 120 4 000 2 000 1 330 1 120 2 000 1 330 1 120 1 120
    M 20 M 20 4 000 2 000 8 000 4 000 2 660 2 000 4 000 2 660 2 000 2 000
    M 24 M 24 6 300 3 150 12 600 6 300 3 150 6 300 3 150 3 150
    M 27 M 27 6 300 3 150 12 600 6 300 3 150 6 300 3 150 3 150
    M 30 M 30 10 600 5 300 21 200 10 600 5 300 10 600 5 300 5 300
    M 36 M 36 12 800 8 000 25 600 12 800 8 000 12 800 8 000 8 000
