    Šroub s okem - DIN 580

    Neohodnoceno
    DIN580
    13,70 Kč / ks 13 Kč / ks 20,60 Kč / ks 30,70 Kč / ks 56 Kč / ks 46,50 Kč / ks 91 Kč / ks 74 Kč / ks 164 Kč / ks 138 Kč / ks 278 Kč / ks 489 Kč / ks 913 Kč / ks 1 471 Kč / ks 2 262 Kč / ks 3 250 Kč / ks 6 862 Kč / ks od 13 Kč / ks 11,32 Kč bez DPH 10,74 Kč bez DPH 17,02 Kč bez DPH 25,37 Kč bez DPH 46,28 Kč bez DPH 38,43 Kč bez DPH 75,21 Kč bez DPH 61,16 Kč bez DPH 135,54 Kč bez DPH 114,05 Kč bez DPH 229,75 Kč bez DPH 404,13 Kč bez DPH 754,55 Kč bez DPH 1 215,70 Kč bez DPH 1 869,42 Kč bez DPH 2 685,95 Kč bez DPH 5 671,07 Kč bez DPH od 10,74 Kč bez DPH
    Skladem Skladem Skladem Skladem Skladem K odeslání za týden Skladem Skladem Skladem Skladem Skladem Skladem K odeslání za týden K odeslání za týden K odeslání za týden K odeslání za týden K odeslání za týden Zvolte variantu
    Závit
    Zvolená varianta není k dispozici. Reset vybraných parametrů.

    Závěsný šroub s okem vyrobený dle normy DIN 580

    Detailní informace

    Související produkty

    g8 9
    Jednodílný kotevní systém G8 - černý řetěz
    Skladem
    od 1 642 Kč
    Detail

    Vhodný pro kotvení těžkých nákladů nebo strojů

    3038/36
    kotevni system jednodilny
    Jednodílný kotevní systém G8 - pozinkovaný řetěz
    Skladem
    od 1 684 Kč
    Detail

    Vhodný pro kotvení těžkých nákladů nebo strojů

    1711/36
    kotevni dvoudilny system
    Dvoudílný kotevní systém G8 - černý řetěz
    Skladem
    od 1 415 Kč
    Detail

    Vhodný pro kotvení těžkých nákladů nebo strojů

    3041/36
    kotevni dvoudilny system
    Dvoudílný kotevní systém G8 - pozinkovaný řetěz
    Skladem
    od 1 471 Kč
    Detail

    Vhodný pro kotvení težkých nákladů nebo strojů.

    1705/36
    Zobrazit všechny související produkty

    Detailní popis produktu

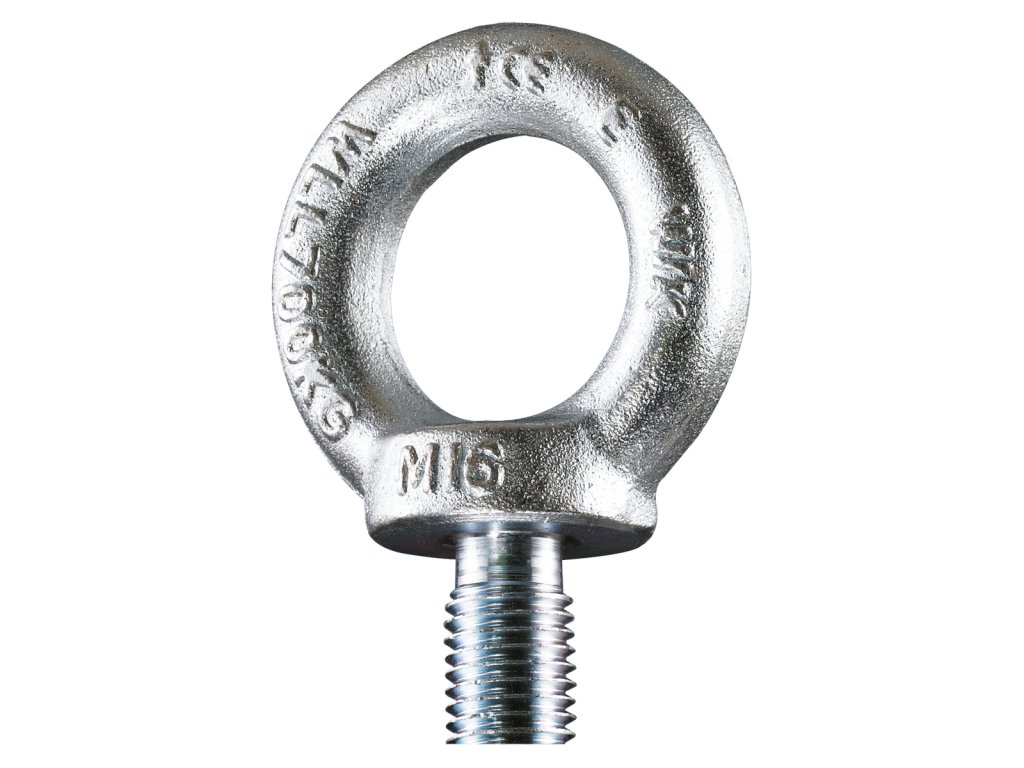

    Závěsný šroub s okem je vyrobený dle německé normy DIN 580. Na konci oka je šroub s metrickým závitem (se standardním stoupáním). Tyto šrouby jsou vyrobeny z oceli C15E, jsou tedy vhodné pro zdvihací účely (narozdíl od šroubů vyrobených z jiných materiálů jako např.: C15 apod.). Povrch je kompletně galvanicky pozinkovaný.

    Závěsné šrouby s okem jsou určeny pro našroubování do závitu a proto nejsou dodávány s maticí.

    Použití závěsných šroubů je vhodné pro různé stavební realizace nebo kotevní projekty.

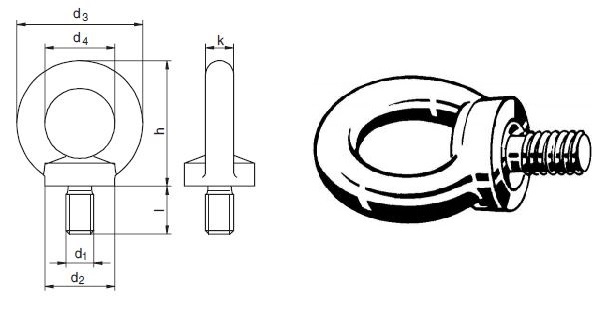

    din580



      f1 f2 f3
    Závit (d1) WLL F1 (kg) WLL F2 (kg) WLL F3 (kg) d2 d3 d4 h k l Váha (kg)
    M 6 80 50 40 20 36 20 36 8 13 0,05
    M 8 140 100 70 20 36 20 36 8 13 0,06
    M 10 230 170 115 25 45 25 45 10 17 0,11
    M 12 340 240 170 30 54 30 53 12 20 0,18
    M 14 340 240 170 35 63 35 62 14 27 0,28
    M 16 700 500 350 35 63 35 62 14 27 0,28
    M 18 700 500 350 40 72 40 71 16 30 0,45
    M 20 1200 860 600 40 72 40 71 16 30 0,45
    M 22 1200 860 600 45 81 45 81 18 35 0,67
    M 30 3200 2300 1600 65 108 60 109 24 45 1,66
    M 36 4600 3300 2300 75 126 70 128 28 54 2,65
    M 42 6300 4500 3150 85 144 80 147 32 63 4,03
    M 48 8600 6100 4300 100 184 90 168 38 68 6,38
    M 56 11150 8200 5575 110 184 100 187 42 78 8,80
    M 64 16000 11000 8000 120 206 110 208 48 90 12,40
    M 72 20000 14000 10000 150 260 140 260 60 100 23,30



    Nosnost F1 je pro jeden šroub s okem při přímém zavěšení. Nosnosti F2 a F3 jsou pro jeden šroub při daném použití v páru.
