Vázací bod k navaření PLE/N

Neohodnoceno
Značka: Pewag
205 Kč / ks 289 Kč / ks 299 Kč / ks 499 Kč / ks 699 Kč / ks 1 779 Kč / ks od 205 Kč / ks 169,42 Kč bez DPH 238,84 Kč bez DPH 247,11 Kč bez DPH 412,40 Kč bez DPH 577,69 Kč bez DPH 1 470,25 Kč bez DPH od 169,42 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vázací bod vhodný k navaření

Detailní informace

Detailní popis produktu

Vázací bod Pewag PLE/N Eta je vhodný pro navařování na strojní části a automobilové konstrukce. Tento speciální výrobek je ideální pro zavěšení vázacími a upínacími prostředky.

Tento výrobek se řadí mezi vysoko pevnostní oka. Díky integrované pružině, která umožňuje a udržuje umístění oka v jakékoliv požadované pozici. Tento bod může být zatížen ve všech směrech.

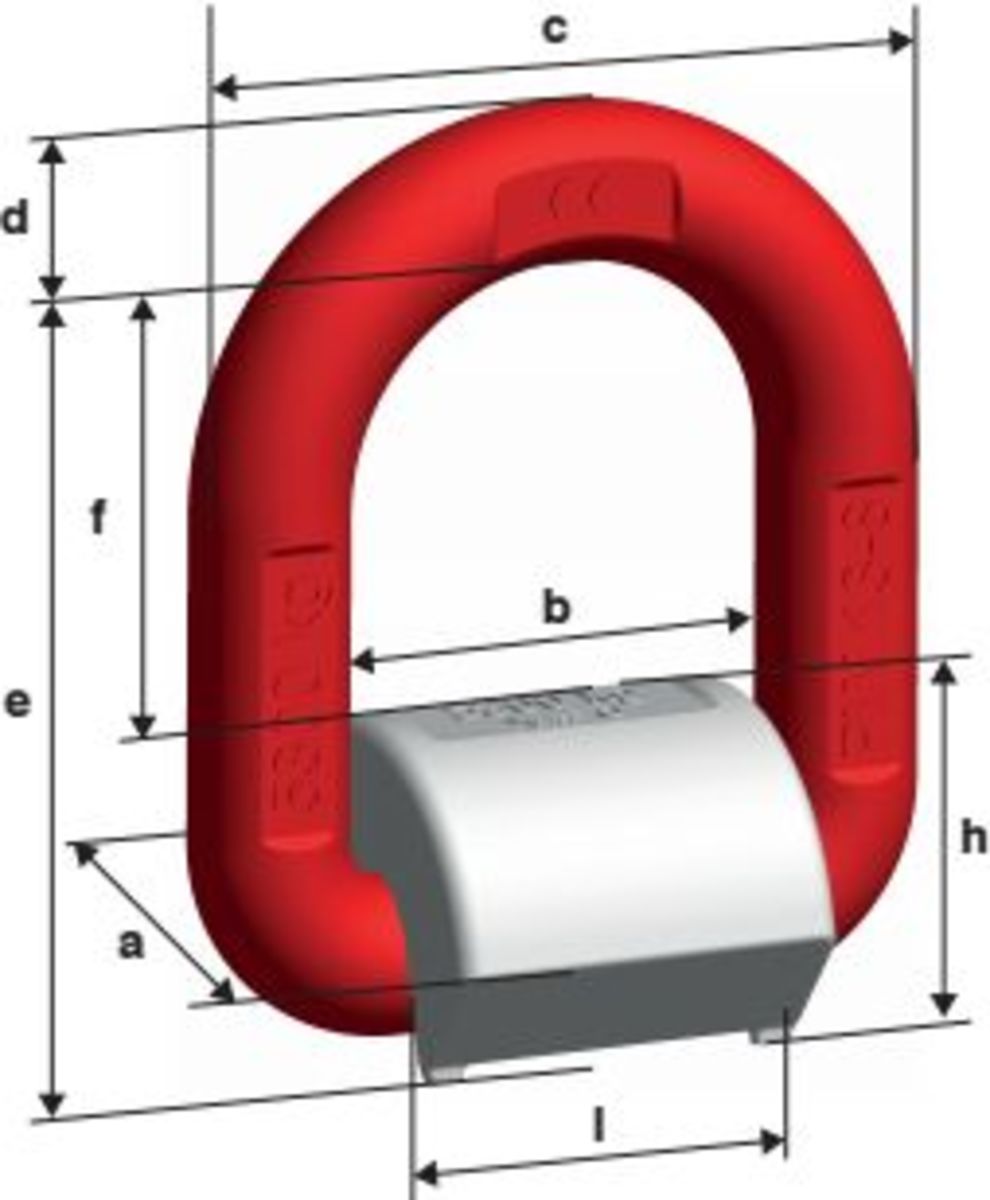

 PLE-N_mit_Bemassung_2018

Metoda zdvihání 1 2 3 4 5 6 7 8 9 10
Počet pramenů 1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel 90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Nosnost (kg)
PLE / N 6 1 120 1 120 2 240 2 240 1 500 1 120 2 300 1 600 1 120 1 120
PLE / N 8 2 000 2 000 4 000 4 000 2 800 2 000 4 200 3 000 2 000 2 000
PLE / N 10 3 150 3 150 6 300 6 300 4 400 3 150 6 600 4 700 3 150 3 150
PLE / N 13 5 300 5 300 10 600 10 600 7 400 5 300 11 200 7 900 5 300 5 300
PLE / N 16 8 000 8 000 16 000 16 000 11 300 8 000 16 900 12 000 8 000 8 000
PLE / N 22 15 000 15 000 30 000 30 000 21 000 15 000 31 800 22 500 15 000 15 000



Označení  Nosnost (t) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) h (mm)  l (mm) Hmotnost (kg/ks)
PLE / N 6 1,12 36 40 62 11 67 42 26 35 0,31
PLE / N 8 2 37 42 69 13 73 45 28 37 0,40
PLE / N 10 3,15 41 45 78 16,50 80 47 34 40 0,63
PLE / N 13 5,3 61 55 99 22 97 53 44 50 1,46
PLE / N 16 8 63 70 120 25 120 73 48 64 2,30
PLE / N 22 15 89 97 163 33 163 92 70 90 5,40
