Dvoudílný kotevní systém G10 s volným koncem

Neohodnoceno
2 618 Kč / ks 3 560 Kč / ks 4 962 Kč / ks 2 778 Kč / ks 3 804 Kč / ks 5 377 Kč / ks 2 939 Kč / ks 4 048 Kč / ks 5 793 Kč / ks 3 099 Kč / ks 4 292 Kč / ks 6 208 Kč / ks 3 260 Kč / ks 4 536 Kč / ks 6 624 Kč / ks 3 581 Kč / ks 5 024 Kč / ks 7 455 Kč / ks 3 902 Kč / ks 5 512 Kč / ks 8 286 Kč / ks od 2 618 Kč / ks 2 163,64 Kč bez DPH 2 942,15 Kč bez DPH 4 100,83 Kč bez DPH 2 295,87 Kč bez DPH 3 143,80 Kč bez DPH 4 443,80 Kč bez DPH 2 428,93 Kč bez DPH 3 345,45 Kč bez DPH 4 787,60 Kč bez DPH 2 561,16 Kč bez DPH 3 547,11 Kč bez DPH 5 130,58 Kč bez DPH 2 694,21 Kč bez DPH 3 748,76 Kč bez DPH 5 474,38 Kč bez DPH 2 959,50 Kč bez DPH 4 152,07 Kč bez DPH 6 161,16 Kč bez DPH 3 224,79 Kč bez DPH 4 555,37 Kč bez DPH 6 847,93 Kč bez DPH od 2 163,64 Kč bez DPH
Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Skladem Zvolte variantu
Délka
Ráčna
Řetěz
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vhodný pro kotvení těžkých nákladů nebo strojů

Detailní informace

Detailní popis produktu

Systém se skládá ze dvou částí. Z ráčnového napínače, který má na jednom konci hák pro přichycení do kotevního bodu (oka) a na druhém konci zkracovač pro řetěz. Druhá část kotevního systému se skládá z řetězu s hákem. Oba háky jsou opatřeny pojistkou proti nechtěnému vyháknutí z kotevního bodu a zkracovací hák obsahuje pojistku proti vypadnutí řetězu. Použití je jednoduché, upnou se oba háky do kotevních bodů a přizpůsobení délky proběhne pomocí zkracovacího háku v ráčně. Zkracovací hák umožňuje rychlé a jednoduché přizpůsobení délky řetězu podle aktuálních požadavků. Oproti systému sestaveného ve třídě G8 má tento systém G10 max. přípustnou sílu vyšší o 25 %.

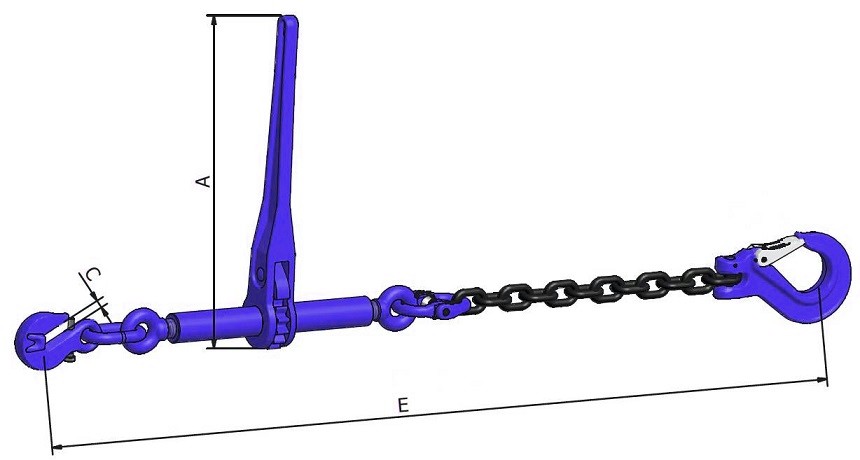

g10 dvoudilny kotevni retez s volnym koncem rozmery

Celková délka se skládá z dílu s ráčnou, který má délku 1 metr (E). Hák s řetězem s volným koncem má poté zbývající délku do vybrané celkové délky.
Například 4 metrový kotevní systém se skládá z ráčny s hákem o délce 1 metr (E) a druhým dílem - hákem s řetězem o délce 3 metry.

Pokud Vám nevyhovuje v eshopu nabízená délka, není pro nás problém vyrobit kotevní řetěz, přesně podle Vašich požadavků - v jakékoliv délce - jak u dílku s ráčnou, tak u druhého dílu s hákem a řetězem. V případě zájmu o jiný rozměr nás kontaktujte.

racnovy napinac rozmery

Ráčna pro řetěz Ø (mm)  LC (kN) Zatížení na mezi pevnosti (kN) Síla předpětí (daN) A (mm) D (mm) H (mm) E (mm) L (mm) P (mm) L min (mm) L max (mm) Hmotnost (kg)
8 50 100 1900 50 12 98 10,5 383 56 340 500 3,71
10 80 160 3000 50 14 121,5 13 390 65 365 525 5,85
13 134 268 2500 72 20 159,5 15,5 392,5 69 365 525 9,34
