Otočný vázací bod PLAW Alpha

Neohodnoceno
Značka: Pewag
10 291 Kč od 1 581 Kč - - - - - - - - - - - –5 % až –5 %
Otočný vázací bod PLAW Alpha
10 291 Kč od 1 581 Kč - - - - - - - - - - - –5 % až –5 % 1 581 Kč / ks 1 596 Kč / ks 1 594 Kč / ks 1 741 Kč / ks 1 961 Kč / ks 2 328 Kč / ks 3 688 Kč / ks 4 246 Kč / ks 6 521 Kč / ks 7 798 Kč / ks 8 362 Kč / ks 9 776,45 Kč / ks od 1 581 Kč / ks 1 306,61 Kč bez DPH 1 319,01 Kč bez DPH 1 317,36 Kč bez DPH 1 438,84 Kč bez DPH 1 620,66 Kč bez DPH 1 923,97 Kč bez DPH 3 047,93 Kč bez DPH 3 509,09 Kč bez DPH 5 389,26 Kč bez DPH 6 444,63 Kč bez DPH 6 910,74 Kč bez DPH 8 079,71 Kč bez DPH od 1 306,61 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

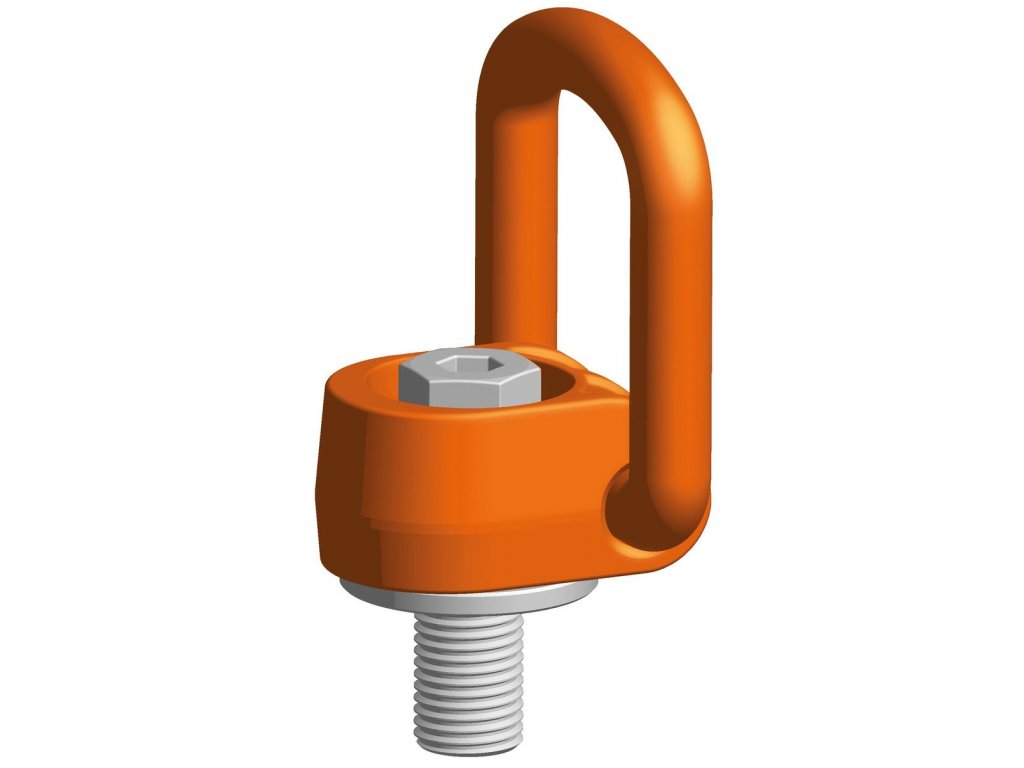

Vázací otočný bod o 360°s okem

Detailní informace

Detailní popis produktu

Vázací bod otočný o 360°. Oko je zatížitelné v rozsahu 130° a může být zafixováno v kterékoli poloze díky vyměnitelné a patentované pružině. Podobně vyměnitelný je také speciální šestihranný šroub, který je zabezpečen proti ztrátě. PLAW Alpha šroub je vyroben v pevnostní třídě 10.9, je 100 % defektoskopicky testován. Je opatřen povrchovou úpravou proti korozi. Bod je označen nosností a velikostí závitu.

PLAW Alpha se 4-násobným bezpečnostním faktorem zatížení ve všech směrech. Každý vázací bod je označen individuálním sériovým číslem, které umožňuje dohledatelnost produktu.

PLAW Alpha je k dispozici s metrickým nebo UNC-Závitem. Verze s metrickým závitem je také dostupná s délkou závitu na přání zákazníka. Tabulka nosností je rozdělena dle typu aplikace, počtu pramenů, úhlu sklonu a je nedílnou součástí návodu k použití každého vázacího bodu a balení.

Metoda zdvihání     1 2 3 4 5 6 7 8 9 10
Počet pramenů     1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel     90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit
(mm)
Utahovací moment
(Nm)
Nosnost (kg)
PLAW 0,3 t M8 35 300 300 600 600 400 300 600 400 300 300
PLAW 0,63 t M10 70 630 630 1 260 1 260 850 630 1 300 900 630 630
PLAW 1 t M12 120 1 000 1 000 2 000 2 000 1 400 1 000 2 100 1 500 1 000 1 000
PLAW 1,5 t M16 150 1 500 1 500 3 000 3 000 2 100 1 500 3 100 2 200 1 500 1 500
PLAW 2,5 t M20 170 2 500 2 500 5 000 5 000 3 500 2 500 5 300 3 700 2 500 2 500
PLAW 4 t (/13) M24 400 4 000 4 000 8 000 8 000 5 600 4 000 8 400 6 000 4 000 4 000
PLAW 6 t M30 500 6 000 6 000 12 000 12 000 8 500 6 000 12 700 9 000 6 000 6 000
PLAW 7 t M36 700 7 000 7 000 14 000 14 000 9 800 7 000 14 800 10 500 7 000 7 000
PLAW 8 t M36 800 8 000 8 000 16 000 16 000 11 300 8 000 16 900 12 000 8 000 8 000
PLAW 10 t M42 1 500 10 000 10 000 20 000 20 000 14 000 10 000 21 000 15 000 10 000 10 000
PLAW 15 t M42 1 500 15 000 15 000 30 000 30 000 21 000 15 000 31 500 22 500 15 000 15 000
PLAW 20 t M48 2 000 20 000 20 000 40 000 40 000 28 000 20 000 42 000 30 000 20 000 20 000

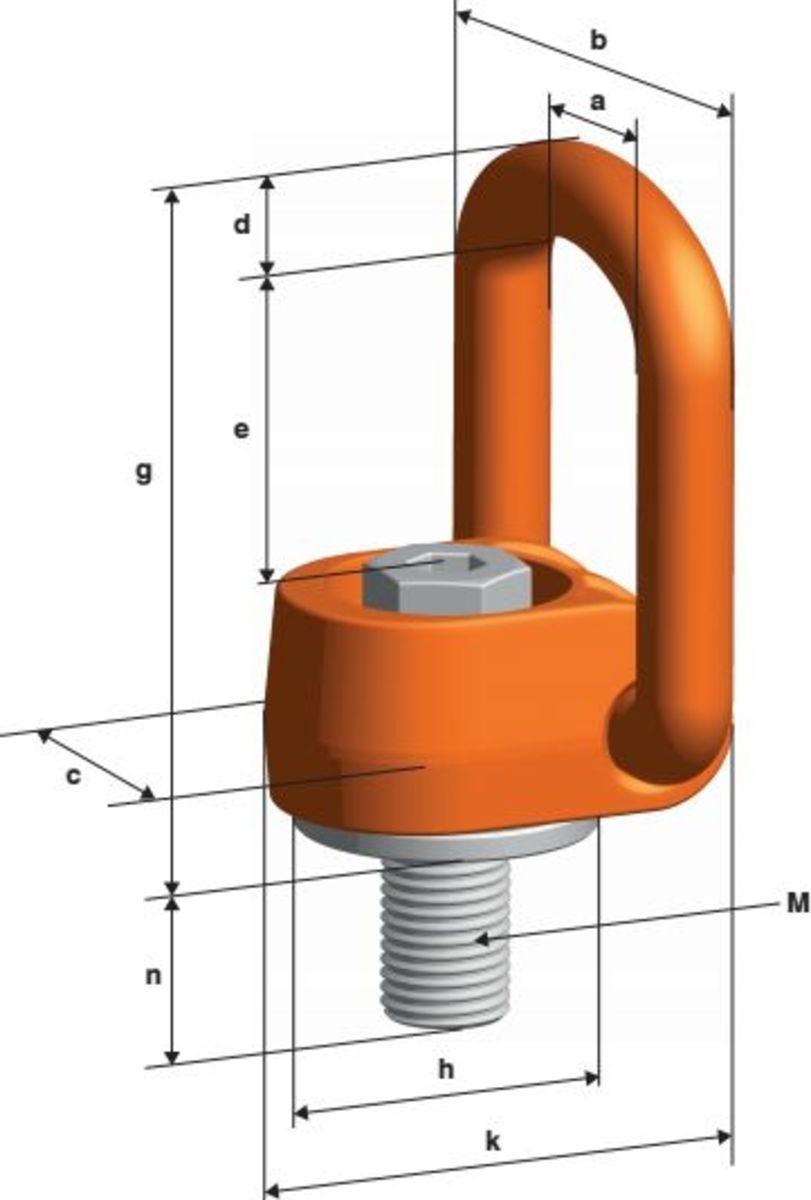

PLAW vykres

Označení  Závit
(mm)
Nosnost
(t)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
e
(mm)
g
(mm)
h
(mm)
k
(mm)
n
(mm)
n max
(mm)
matka
(mm)
klic
(mm)
Hmotnost
(kg/ks)
PLAW 0,3 t M8 0,3  45 67 40 11 41 95  36 55 20 150 10 24 0,17
PLAW 0,63 t M10 0,63  45 67 40 11 41 95 36 55 20 150 10 24 0,58
PLAW 1 t M12 1 45 67 40 11 41 95 36 55 33 170 10 24 0,26
PLAW 1,5 t M16 1,5 45 67 40 11 41 95 36 55 33 260 10 24 0,52
PLAW 2,5 t M20 2,5 54 81 50 13 55 112 50 67 33 335 8 24 1,10
PLAW 4 t M24 4 54 87 50 17 67 142 45 70 36 361 14 36 1,60
PLAW 6 t M30 6 75 115 67 20 68 143 67 100 49 364 14 36 2,40
PLAW 7 t M36 7 75 115 67 20 65 143 60 100 55 374 27 - 3,30
PLAW 8 t M36 93 147 85 27 87 188 85 120 55 365 19 41 3,80
PLAW 10 t M42 10  93 147 85 27 87 188 85 120 65 365 19 41 4,80
PLAW 15 t M42 15  115 181 105 33 108 246 106 150 63 340 19 55 12
PLAW 20 t M48 20  115 181 105 33 108 246 106 150 73 340 19 55 12,30



3D model

Otočný vázací bod PLAW
