Otočný vázací bod PLBW Beta

Detailní popis produktu

V současné době dochází k doprodeji skladových zásob vázacích bodů PLBW a již nebudou dále vyráběny. Nyní budou nahrazovány body pod označením PLZW. Doporučujeme ověřit skladovou dostupnost před objednávkou, protože některé rozměry mohou být již nedostupné.

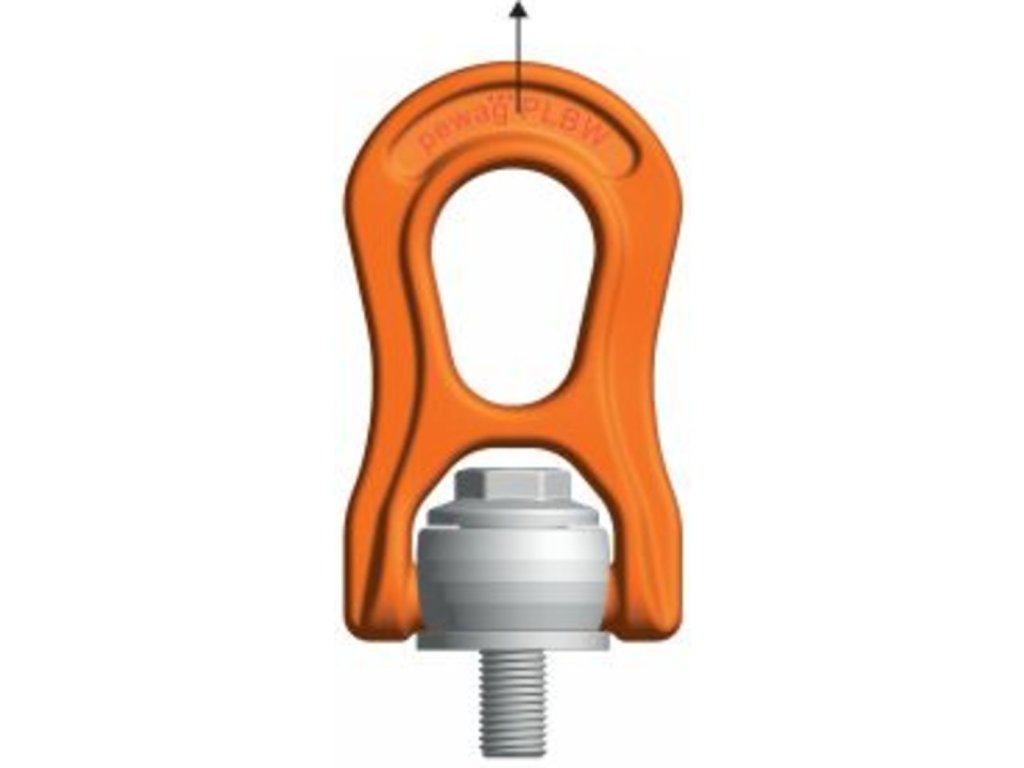

Toto je další vázací bod, který je otočný o 360°. Oko je sklopné do úhlu 180° a drží v jakékoliv požadované pozici díky vyměnitelné patentované pružině.

Každý upínací bod je označen individuálním sériovým číslem a povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém tahu. Šestiúhelníkový speciální šroub vyrobený z materiálu v pevnostní třídě 10.9 je také vyměnitelný a chráněný proti ztrátě. Šroub je 100 % defektoskopicky testován a opatřen povrchovou úpravou proti korozi a je označen nosností a velikostí závitu. Může být montován šestihranným nebo francouzským klíčem.

PLBW Beta upínací bod je dostupný s metrickým nebo UNC - závitem. Verze s metrickým závitem je také dostupná s délkou závitu na přání zákazníka.

Všechny nosnosti, rozdělené dle způsobu zavěšení, počtu pramenů a úhlu sklonu jsou obsaženy v tabulce, která je nedílnou součástí návodu k použití každého vázacího bodu.

Metoda zdvihání
Počet pramenů			1	1	2	2	2	2	3 - 4	3 - 4	2	3 - 4
Úhel			0°	90°	0°	90°	0 - 45°	45 - 60°	0 - 45°	45 - 60°	asymet.	asymet.
Označení	Závit (mm)	Utahovací moment (Nm)	Nosnost (kg)
PLBW 0,3 t	M8	6	500	300	1 000	600	400	300	600	450	300	300
PLBW 0,6 t	M10	10	1 000	600	2 000	1 200	800	600	1 300	900	600	600
PLBW 1 t	M12	15	1 300	1 000	2 600	2 000	1 400	1 000	2 100	1 500	1 000	1 000
PLBW 1,3 t	M14	30	2 000	1 300	4 000	2 600	1 800	1 300	2 700	1 900	1 300	1 300
PLBW 1,6 t	M16	50	2 500	1 600	5 000	3 200	2 200	1 600	3 400	2 400	1 600	1 600
PLBW 2 t	M18	70	3 000	2 000	6 000	4 000	2 800	2 000	4 200	3 000	2 000	2 000
PLBW 2,5 t	M20	100	3 500	2 500	7 000	5 000	3 500	2 500	5 300	3 700	2 500	2 500
PLBW 3 t	M22	120	4 500	3 000	9 000	6 000	4 200	3 000	6 300	4 500	3 000	3 000
PLBW 4 t	M24	160	5 500	4 000	11 000	8 000	5 600	4 000	8 400	6 000	4 000	4 000
PLBW 5 t	M27	200	6 500	5 000	13 000	10 000	7 000	5 000	10 500	7 500	5 000	5 000
PLBW 6,3 t	M30	250	7 000	6 300	14 000	12 600	8 800	6 300	13 200	9 400	6 300	6 300
PLBW 8 t	M33	270	9 000	8 000	18 000	16 000	11 000	8 000	16 500	12 000	8 000	8 000
PLBW 10 t	M36	320	11 000	10 000	22 000	20 000	14 000	10 000	21 000	15 000	10 000	10 000
PLBW 12,5 t	M42	400	13 500	12 500	27 000	25 000	17 500	12 500	26 300	18 700	12 500	12 500
PLBW 15 t	M48	600	16 000	15 000	32 000	30 000	21 000	15 000	32 000	22 500	15 000	15 000

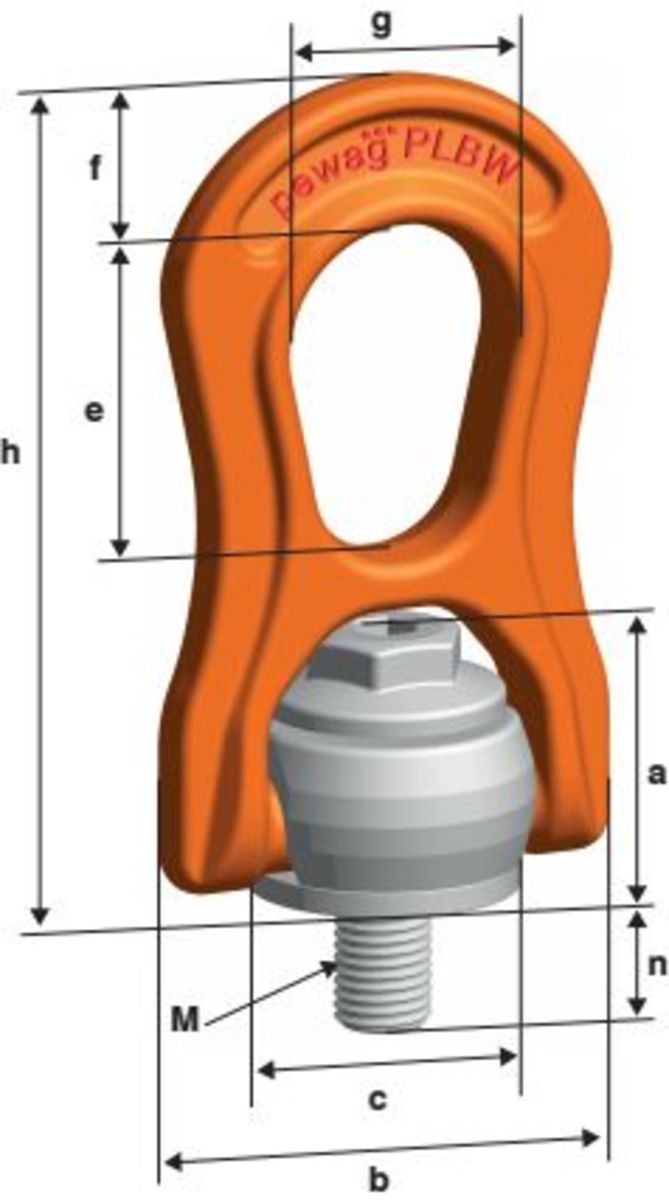

Označení	Závit (mm)	Nosnost (t)	a (mm)	b (mm)	c (mm)	e (mm)	f (mm)	g (mm)	h  (mm)	n (mm)	n max (mm)	(mm)	(mm)	Hmotnost (kg/ks)
PLBW 0,3 t	M8	0,3	29	56	30	38	18	27	94	13	80	8	15	0,31
PLBW 0,6 t	M10	0,6	29	56	30	38	18	27	94	15	100	8	15	0,35
PLBW 1 t	M12	1	29	56	30	38	18	27	94	17	180	8	15	0,37
PLBW 1,3 t	M14	1,3	43	79	45	55	25	38	138	22	220	10	24	1,03
PLBW 1,6 t	M16	1,6	43	79	45	55	25	38	138	24	260	10	24	1,04
PLBW 2 t	M18	2	43	79	45	55	25	38	138	27	295	10	24	1,07
PLBW 2,5 t	M20	2,5	43	79	45	55	25	38	138	30	335	10	24	1,08
PLBW 3 t	M22	3	64	118	68	85	38	58	209	33	355	14	36	3,50
PLBW 4 t	M24	4	64	118	68	85	38	58	209	36	355	14	36	3,60
PLBW 5 t	M27	5	64	118	68	85	38	58	209	40	355	14	36	3,60
PLBW 6,3 t	M30	6,3	64	118	68	85	38	58	209	45	355	14	36	3,70
PLBW 8 t	M33	8	106	188	108	132	60	91	331	54	328	19	55	14,30
PLBW 10 t	M36	10	106	188	108	132	60	91	331	59	328	19	55	14,40
PLBW 12,5 t	M42	12,5	106	188	108	132	60	91	331	69	328	19	55	14,70
PLBW 15 t	M48	15	106	188	108	132	60	91	331	74	328	19	55	15,00
