Otočný vázací bod PLZW Zeta

1 hodnocení
Značka: Pewag
11 775 Kč od 1 516 Kč - - - - - - - - –5 % až –5 %
PLZW
11 775 Kč od 1 516 Kč - - - - - - - - –5 % až –5 % 1 516 Kč / ks 1 669 Kč / ks 1 941 Kč / ks 2 362 Kč / ks 3 240 Kč / ks 3 665 Kč / ks 9 136 Kč / ks 9 794 Kč / ks 11 186,25 Kč / ks od 1 516 Kč / ks 1 252,89 Kč bez DPH 1 379,34 Kč bez DPH 1 604,13 Kč bez DPH 1 952,07 Kč bez DPH 2 677,69 Kč bez DPH 3 028,93 Kč bez DPH 7 550,41 Kč bez DPH 8 094,21 Kč bez DPH 9 244,83 Kč bez DPH od 1 252,89 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

První rozebíratelný vázací bod na trhu

Detailní informace

Detailní popis produktu

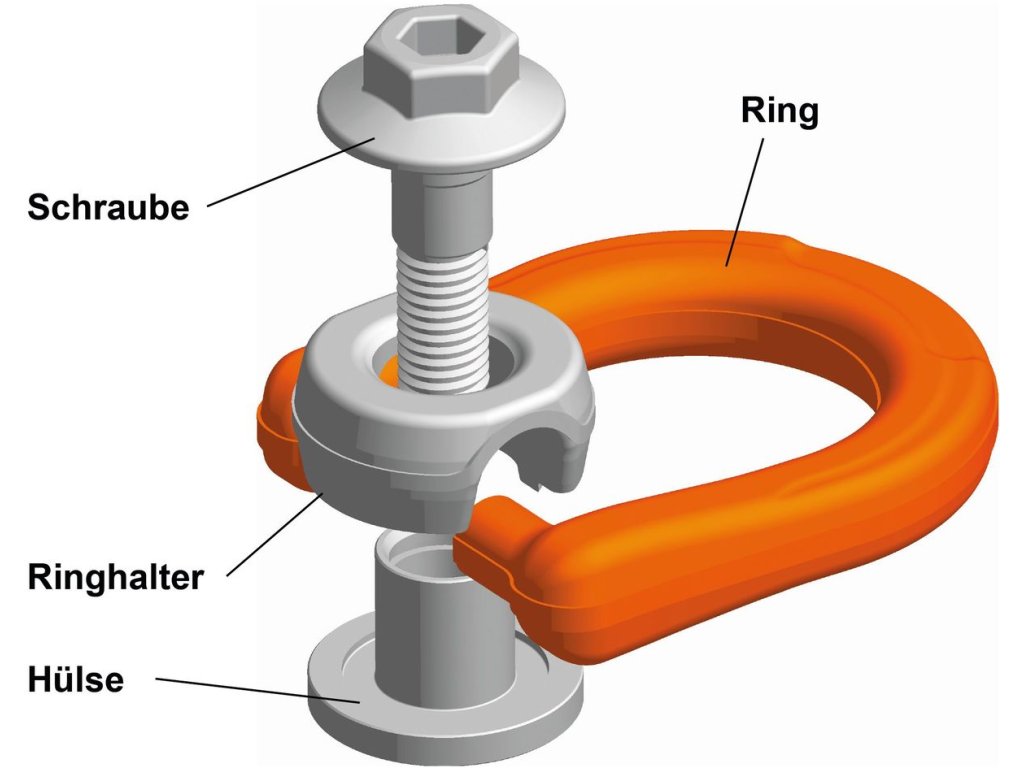

Díky inovativnímu designu zvedacího bodu Pewag PLZW Zeta je možné ho připevnit na lanové nebo řetězové oko, případně na jakýkoliv uzavřený předmět určený pro zdvihání. Díky jeho konstrukci je možné při montáží oko rozebrat na jednotlivé komponenty a část ve tvaru "uzavřeného U" vložit na zvolený komponent. Rozebrání a použití nejlépe uvidíte na přiložených fotografiích a videu.

Vázací bod má samozřejmě všechny vlastnosti Pewag vázacích bodů - pětinásobná bezpečnost a možnost otáčení o 360°.

Metoda zdvihání     1 2 3 4 5 6 7 8 9 10
Počet pramenů     1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel     90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Utahovací moment (Nm) Nosnost (kg)
PLZW 0,4 t M8 10 800 400 1 600 800 560 400 840 600 400 400
PLZW 0,63 t M10 10 1 100 630 2 200 1 260 890 630 1 330 940 630 630
PLZW 0,95 t M12 15 1 100 950 2 200 1 900 1 340 950 2 010 1 420 950 950
PLZW 1,8 t M16 50 2 900 1 800 5 800 3 600 2 540 1 800 3 810 2 700 1 800 1 800
PLZW 2,5 t M20 100 2 900 2 500 5 800 5 000 3 530 2 500 5 300 3 750  2 500 2 500
PLZW 4 t M24 160 6 500 4 000 13 000 8 000 5 650 4 000 8 480 6 000 4 000 4 000
PLZW 6,3 t M30 250 6 500 6 300 13 000 12 600 8 900 6 300 13 360 9 450 6 300 6 300
PLZW 10 t M36 320 15 000 10 000 30 000 20 000 14 100 10 000 21 200 15 000 10 000 10 000
PLZW 13 t M42 400 15 000 13 000 30 000 26 000 18 300 13 000 27 500 19 500 13 000 13 000
PLZW 15 t M48 600 15 000 15 000 30 000 30 000 21 200 15 000 31 800 22 500 15 000 15 000



Označení  Závit (mm)  Nosnost (t) a (mm) b (mm) c (mm) d (mm) e (mm) f (mm) g (mm)  n (mm)  n max (mm)  matka
(mm)
klic
(mm)
Hmotnost (kg/ks)
PLZW 0,4 t M8 0,4 40 64 29 14 34 30 77 12 80 8 15 0,30
PLZW 0,63 t M10 0,63  40 64 29 14 34 30 77 15 100 8 15 0,30
PLZW 0,95 t M12 0,95 40 64 29 14 34 30 77 18 180 8 15 0,30
PLZW 1,8 t M16 1,8 50 83 43 19 50 45 112 24 260 10 24 0,9
PLZW 2,5 t M20 2,5 50 83 43 19 50 45 112 30 330 10 24 0,95
PLZW 4 t M24 4 70 121 64 28 69 68 161 36 355 14 36 2,8
PLZW 6,3 t M30 6,3 70 121 64 28 69 68 161 45 355 14 36 3
PLZW 10 t M36 10 110 183 106 38 114 108 259 59 328 19 55 10,8
PLZW 13 t M42 13 110 183 106 38 114 108 259 69 328 19 55 11,1
PLZW 15 t M48 15 110 183 106 38 114 108 259 74 328 19 55 11,2



3D model

Vázací bod PLZW Zeta

Vázací body Pewag
