Otočný vázací bod PLDW Delta

Neohodnoceno
Značka: Pewag
13 339 Kč 16 149 Kč 50 889 Kč 55 179 Kč 75 359 Kč 67 759 Kč od 1 379 Kč - - - - - - - - - - - –5 % –5 % –5 % –5 % –5 % –5 % až –5 %
PLDW iso 2015
13 339 Kč 16 149 Kč 50 889 Kč 55 179 Kč 75 359 Kč 67 759 Kč od 1 379 Kč - - - - - - - - - - - –5 % –5 % –5 % –5 % –5 % –5 % až –5 % 1 379 Kč / ks 1 385 Kč / ks 1 389 Kč / ks 1 459 Kč / ks 1 489 Kč / ks 1 789 Kč / ks 2 549 Kč / ks 3 159 Kč / ks 4 539 Kč / ks 5 199 Kč / ks 5 639 Kč / ks 12 672,05 Kč / ks 15 341,55 Kč / ks 48 344,55 Kč / ks 52 420,05 Kč / ks 71 591,05 Kč / ks 64 371,05 Kč / ks od 1 379 Kč / ks 1 139,67 Kč bez DPH 1 144,63 Kč bez DPH 1 147,93 Kč bez DPH 1 205,79 Kč bez DPH 1 230,58 Kč bez DPH 1 478,51 Kč bez DPH 2 106,61 Kč bez DPH 2 610,74 Kč bez DPH 3 751,24 Kč bez DPH 4 296,69 Kč bez DPH 4 660,33 Kč bez DPH 10 472,77 Kč bez DPH 12 678,97 Kč bez DPH 39 954,17 Kč bez DPH 43 322,36 Kč bez DPH 59 166,16 Kč bez DPH 53 199,21 Kč bez DPH od 1 139,67 Kč bez DPH
K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny K odeslání za 1-3 dny Zvolte variantu
Nosnost
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Vázací bod s kuličkovým ložiskem, otočný o 360° pod zátěží

Detailní informace

Detailní popis produktu

Vázací bod s kuličkovým ložiskem, otočný o 360° pod zátěží. Vysoce odolné oko polohovatelné v rozsahu 180°. Speciální šroub je 100 % defektoskopicky testován, má protikorozní úpravu a je na něm vyznačena nosnost a velikost závitu. Každý upínací bod má své individuální sériové číslo. Vysoce pevnostní upínací bod je vybaven okem s dostatečnou šířkou pro použití i s většími háky.

Všechny nosnosti, rozdělené dle způsobu zavěšení, počtu pramenů a úhlu sklonu jsou obsaženy v tabulce nosností, která je nedílnou součástí návodu k použití každého upínacího bodu. PLDW Delta upínací body jsou označeny povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém zavěšení, a s 4násobným bezpečnostním jistícím faktorem ve všech směrech zavěšení.

Kromě standardní a maximální délky závitu se nabízí také se zkrácenou délku závitu dle přání zákazníka. Upínací body s délkou závitu dle přání zákazníka a maximální délkou závitu jsou dodávány s podložkou a defektoskopicky testovanou a korozi odolnou šroubovací matkou.

Metoda zdvihání     1 2 3 4 5 6 7 8 9 10
Počet pramenů     1 1 2 2 2 2 3 - 4 3 - 4 2 3 - 4
Úhel     90° 90° 0 - 45° 45 - 60° 0 - 45° 45 - 60° asymet. asymet.
Označení Závit (mm) Utahovací moment (Nm) Nosnost (kg)
PLDW 0,3 t M8 10 600 300 1 200 600 400 300 600 400 300 300
PLDW 0,5 t M10 10 1 200 500 2 400 1 000 700 500 1 000 750 500 500
PLDW 0,7 t M12 15 1 800 700 3 600 1 400 950 700 1 400 1 000 700 700
PLDW 1 t M14 25 2 400 1 000 4 800 2 000 1 400 1 000 2 100 1 500 1 000 1 000
PLDW 1,5 t M16 30 2 800 1 500 5 600 3 000 2 100 1 500 3 100 2 100 1 500 1 500
PLDW 2,5 t  M20 80 5 000 2 500 10 000 5 000 3 500 2 500 5 300 3 500 2 500 2 500
PLDW 5,3 t M30 230 7 000 5 300 14 000 10 600 7 400 5 300 11 200 7 900 5 300 5 300
PLDW 4 t M24 150 7 000 4 000 14 000 8 000 5 500 4 000 8 400 6 000 4 000 4 000
PLDW 6,7 t M30 230 10 000 6 700 20 000 13 400 9 400 6 700 14 200 10 000 6 700 6 700
PLDW 8 t M36 450 12 500 8 000 25 000 16 000 11 200 8 000 16 800 12 000 8 000 8 000
PLDW 12,5 t M52 600 16 000 12 500 32 000 25 000 17 500 12 500 26 200 18 000 12 500 12 500
PLDW 10 t M42 600 16 000 10 000 32 000 20 000 14 000 10 000 21 000 15 000 10 000 10 000
PLDW 12 t M45 600 16 000 12 000 32 000 24 000 16 900 12 000 25 400 18 000 12 000 12 000
PLDW 12,5 t M48 600 16 000 12 500 32 000 25 000 17 500 12 500 26 200 18 000 12 500 12 500
PLDW 24 t M56 800 28 000 24 000 56 000 48 000 33 900 24 000 50 900 36 000 24 000 24 000
PLDW 25 t M64 800 28 000 25 000 56 000 50 000 35 300 25 000 53 000 37 500 25 000 25 000
PLDW 40 t M72 1 200 60 000 40 000 120 000 80 000 56 500 40 000 84 800 60 000 40 000 40 000
PLDW 45 t M80 1 400 60 000 45 000 120 000 90 000 63 600 45 000 95 400 67 500 45 000 45 000
PLDW 55 t M90 1 500 60 000 55 000 120 000 110 000 77 700 55 000 116 600 82 500 55 000 55 000
PLDW 55 t M100 1 600 60 000 55 000 120 000 110 000 77 700 55 000 116 600 82 500 55 000 55 000



pldw

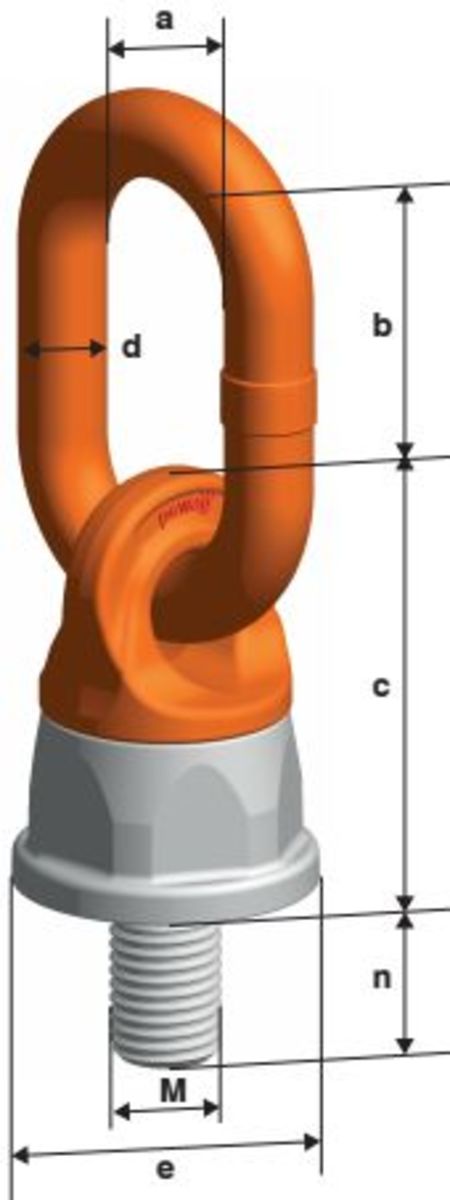

Označení  Závit (mm)  Nosnost (t) a (mm) b (mm) c (mm) d (mm) e (mm) n (mm)  n max (mm)  X (mm) Hmotnost (kg/ks)
PLDW 0,3 t M8 0,3  30 38 54 13 38 20 100 34 0,45
PLDW 0,5 t M10 0,5 30 38 54 13 38 20 180 34 0,45
PLDW 0,7 t M12 0,7 35 48 54 13 38 22 200 34 0,48
PLDW 1 t M14 1 35 48 54 13 38 22 200 34 0,49
PLDW 1,5 t M16 1,5 35 48 54 13 38 33 250 34 0,51
PLDW 2,5 t M20 2,5 35 55 75 16 55 33 250 46 1,05
PLDW 5,3 t M30 5,3 40 66 82 17 63 35 300 50 1,50
PLDW 4 t M24 4 40 66 82 17 63 40 300 50 1,50
PLDW 6,7 t M30 6,7 50 70 92 23 72 40 300 60 2,49
PLDW 8 t M36 8 50 91 120 23 92 55 300 75 4,30
PLDW 12,5 t M52 12,5 65 116 120 27 92 68 - 75 5,40
PLDW 10 t M42 10 65 91 120 27 92 60 300 75 5,10
PLDW 12 t M45 10 65 91 120 27 92 68 - 75 5,20
PLDW 12,5 t M48 12,5 65 116 120 27 92 68 300 75 5,4
PLDW 24 t M56 24 70 105 154 33 110 84 300 95 10,20
PLDW 25 t M64 25 70 105 154 33 110 96 300 95 11,00
PLDW 40 t M72 40 90 130 213 45 170 110 500 145 29,00
PLDW 45 t M80 45 90 130 213 45 170 120 500 145 30,00
PLDW 55 t M90 55 90 130 213 45 170 135 500 145 32,00
PLDW 55 t M100 55 90 130 213 45 170 150 500 145 35,00



Vázací body Pewag
